随着改革开发的深入发展，市场投资环境的不断改善，区域内专变用户呈爆炸增长，供电人员对于客户的设备管理要求也日益增加，但工作人员的知识的更替与知识应用严重制约了客户服务提升。“六角图”测量法被经常应用于判断电能计量装置接线错误正确与否，但因涉及数据多、绘制难度大，并不是所有的员工都能够熟悉掌握并应用到现场实际工作中。
1 六角图的定义及原理
1.1 六角图定义
“六角图”法就是借用相位表、电流表、电压表等测量工具，在向量图上画出各个被测量与选定参考量的相位关系，进而判断接线的一种方法，它是一种简单有效的相位检测方法。利用六角图能正确的判断出：同一组电流互感器三相电流之间的相位是否正确；功率方向继电器接线是否正确；差动保护中不同组别电流互感器的电流相位是否正确；电流互感器变比是否正确。因此，“六角图”法在实际应用中具有相当广泛的应用，对于每一个从事营销工作者来说，熟练掌握“六角图”法是非常有必要和有意义的。
1.2 六角图原理
在一定坐标系统中，任何相量都可以用它在任何两个相交轴上的垂直投影来表示。根据这一原理，我们采用的坐标系统是互成120°的三相对称电压系统。由于线电压不受零序电压的干扰，所以采用三相线电压作为测量三相电流相位的基础量。在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹，在两个电压相量上的投影，可以确保被测电流相量端点的位置（即电流的相位和大小）；用此方法得出不同方向的电流数值，进行矢量计算，即可检验结果的准确性。
2 便携错误接线判断装置的研发环境选择及研发
2.1 软件研发环境的选择
2.1.1 基于Windows系统研发
优点：研发环境成熟，相应研发工具齐全，研发门槛低，研发效率较高。
缺点：电脑无法随身携带，无法在移动作业的时候使用；易用性一般；性能和稳定性一般。
2.1.2 基于Mac系统研发
优点：系统稳定性高，安全性高。
缺点：因为mac系统是封闭的，不利于以后的扩展开发；mac系统易用性较差，用户友好度不高；研发门槛高，研发效率低，研发成本较高；电脑无法随身携带，无法移动作业的时候使用；现有设备均不具备安装mac系统的条件，需要重新采购，采购价格非常高。
2.1.3 基于Android系统研发
优点：研发环境成熟，相应研发工具齐全，研发门槛低，研发效率较高；良好的平台开放性，成本低，利于以后的扩展开发；可定制UI（界面）；移动设备，可以随身携带，移动作业时使用；现有设备具备使用android条件，不需要重新采购，可以直接使用；易用性好，良好的用户体验。
缺点：因为平台具有开放性，所以android设备质量参差不齐；系统性能和稳定性相比mac和ios略低。
2.1.4 基于Ios系统研发
优点：系统稳定性高，安全性高；移动设备，可以随身携带，移动作业时使用；运行流畅，软硬件无缝搭配，优化程度好；易用性好，良好的用户体验。
缺点：因为mac系统是封闭的，不利于以后的扩展开发；研发门槛高，研发效率低，研发成本较高；现有设备均不具备安装mac系统的条件，需要重新采购，采购价格非常高；不能定制UI（界面）。
2.2 各开发环境成本对比
表1 各开发环境成本对比
| 序号 | 环境 | 便携性 | 设备采购价格 | 性能 | 稳定性 | 安全性 | 扩展性 | 易用性 | 开发语言 | 开发时间 | 开发金额 |
| 1 | windows | 低 | 高 | 中 | 中 | 中 | 高 | 中 | C# | 60天 | ＜60000 |
| 2 | mac | 低 | 高 | 高 | 高 | 高 | 低 | 中 | objective-c | 90天 | ＜90000 |
| 3 | android | 高 | 低 | 中/高 | 中 | 中/高 | 高 | 高 | java | 60天 | ＜50000 |
| 4 | ios | 高 | 高 | 高 | 高 | 高 | 低 | 高 | objective-c | 90天 | ＜90000 |
2.3 便携错误接线判断装置研发
工作人员针对各个开发环境的优缺点进行了评估与分析，最终本程序选择基于Android系统研发便携式错误接线判断装置（图1）。本程序可应用与所有Android终端进行安装，并根据现场测量数据实现快速、准确的输出计量装置接线的“六角图”“追补系数”“现场接线图”“整改意见”，软件的开发有效地提高了各营销人员对错误接线的直观认识，更加准确地判断现场接线方式的正确与否，极大地提升了人员的工作效率。

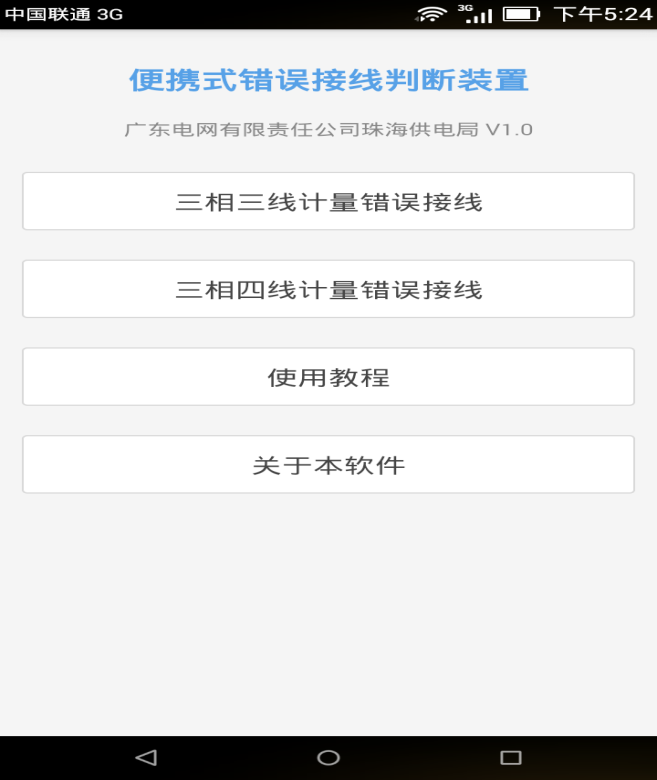

图1 便携式错误接线判断装置
3 便携错误接线判断装置的作用及改进方向
3.1 维护供电企业与客户利益
根据《供电营业规则》第八十一条规定：计费计量装置接线错误的，以其实际记录的电量为基数，按正确与错误接线的差额率退补电量，退补时间从上次校验或换装投入之日起至接线错误更正之日止。针对电能计量装置接线错误的用户供电企业需计算更正系数后对用户开展追补工作，软件可以快速、准确的生成检测结果，为后续的追补工作提供有力的支撑依据。其次该软件还可以向用户进行推广，若更换计费计量装置后，在生产周期不变的情况下出现电量的骤情况，用户可以通过软件及时检查到自身电能计量装置的接线方式是否正确。并通知供电企业及时进行更正，有效的保障了客户的利益。
3.2 有利于大面积推广
近年来广东电网公司积极推广基于Android系统的移动PDA进行现场办公，结合公司的方针策略本软件选择基于Android系统进行开发，软件操作界面清晰简单、使用方便，可对“六角图”应用程度不高的员工，提供一个高效的工器具，方便快捷的处理错误接线的计量装置。
3.3 改进方向
便携错误接线判断装置现阶段只能结合伏安相位表进行使用，工作人员利用伏安相位表进行测量时，可能因为操作失误等原因导致测量数据出现差错，为了避免此类情况的发生。下一步的改进方向是开发基于蓝牙技术的数据读取模块，通过模块线电压、相电压、电流与相位角等重要数据直接录入软件，将争取将差错率降到为零。
4 结语
便携错误接线判断装置可准确迅速地在现场对三相三线、三相四线高压用户进行负“六角图”分析，避免因人为原因导致的错误接线计量差错；对个别用户私自改变接线方式以达到窃电企图的不法行为进行检查；为有需求的用户提供一个方便、有效的检测工具，维护供电企业与客户双方的合法权益。
参考文献
[1]刘虹卫，马勇．向量图六角图的应用[J]．电气时代，2003，（3）．
[2]林培亮．六角图的测量方法[J]．电工技术，2006，（3）．
收稿日期：2017-11-26
作者简介：梁金华（1988-），男，广东珠海人，广东电网有限责任公司珠海斗门供电局助理工程师，研究方向：电气工程及其自动化。
