使用暖水瓶接水时，随着暖水瓶中的水位不断升高，接水的声音随之变化，通过接水声音的音调变化可以判断水是否已经接满。这是因为当空气震动时就会产生声音，不同的震动频率产生的声音音色也不尽相同。而水流的流动同样会引发空气的震动，进而产生声音。在接水时，由于接水容器内部空气柱的震动，引发了一种不断升高的接水声音。这种声音虽然会随着容器的不同略有差异，但是总体的变化趋势是一样的，都会随着容器内部水位的上升、水位上方空气柱的变短、震动频率的变化，进而引起产生的声音音调的变高。因此本文通过采集接水的声音，找出声音与瓶内水位的关系，从而实现接水的自动控制。
1 系统设计
1.1 系统硬件配置
硬件系统选择了飞思卡尔公司生产的高性能16位单片机MC9S12X128作为核心处理芯片，芯片内部集成了A/D采样模块，SCI通信模块等多种强大的控制功能模块，而且该芯片内部集成锁相环，可以进行超频来提升芯片的运算速度。使用购买的最小系统板可以使芯片稳定工作在88MHz的总线时钟上，这就使得芯片的运算能力有了进一步的提升。C9S12X128自带的内部A/D模块有8位、10位、12位转换精度可供选择，最小转换时间为7微妙，可编程的采样时间，16路A/D转换通道，可以进行模拟与数字两种类型的采样，内部自带采样保持电路，可以进行暖水瓶智能关闭实时控制器的设计。由于人耳可分辨的声音信号的频谱范围为20Hz到20000Hz。根据奈奎斯特采样定律，采样频率应该大于2倍的信号最高频率，这样才能不失真的将信号的频谱分离出来。而一般来说，对普通声音信号的采样率若大于8kHz就完全可以满足基本要求了，因此采用单通道，8位精度，22.5k采样率进行数据采集。
1.2 算法原理及流程

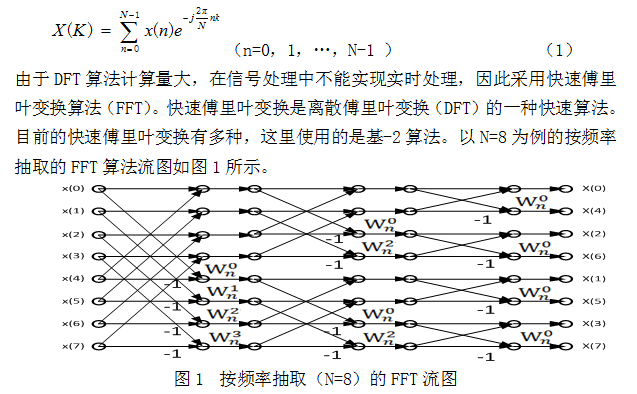

接水声音信号的大小是由信号的幅度决定的，而声音信号的音调变化是由频率变化引起的。计算信号频率的方法是离散傅里叶变换（DFT），设采集的声音信号为x（n），则x（n）的离散傅里叶变换公式如式（1）所示：
按频率抽取的FFT算法其输入数据是顺序的，输出数据是倒位序的。
系统软件流程图如图2所示。
图2 程序总框图
将采集设备固定在暖水瓶口相应的地方，并用固定的流量及位置对暖水瓶进行注水，同时进行现场采集数据，A/D每次采满128个数据点。在敏感频率上进行平均优化，找到效果最好的频率范围是第44～50个点的频率范围，根据公式N=
可知，fs=22.5kHz，N=128，转化成相应的频率为：7734～8789Hz。如图3所示。

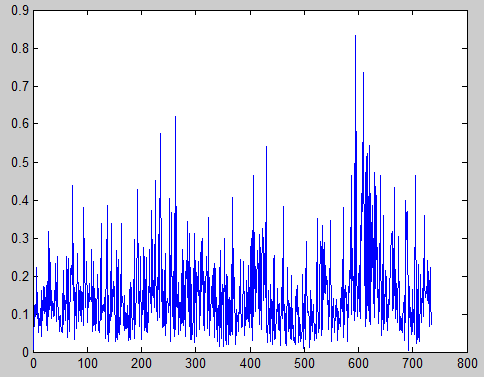

图3 敏感频率的能量和的变化
横坐标为接水过程中经过的FFT次数，纵坐标为敏感频率能量的百分比，将选定的频率范围44～50个点的能量求和，并除以总共64个点的能量，得到一次FFT能量的百分比。这样，每经过8次FFT，对这些求得的能量百分比求一次平均值，于是得到了图4的效果。

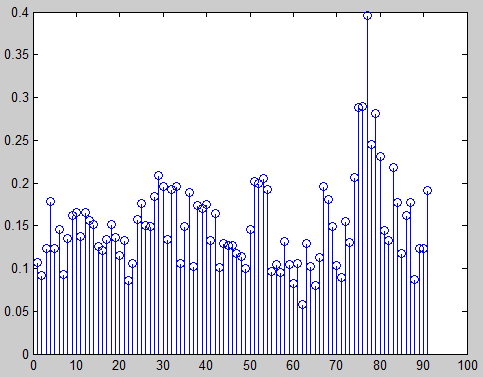

图4 第一次平均值分析
通过对暖水瓶实时采集的数据进行分析，可以发现选中频率段的能量百分比很明显的升高了，而且数值相对固定，如果在实时处理中发现有能量百分比大于0.32时，就使单片机控制外部电路将水流关闭，即可达到自动关闭的效果。

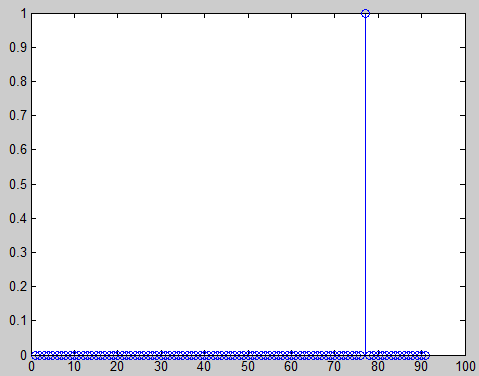

图5 第一次的数据仿真关闭
由图5得出仿真值为“1”的时候，即为单片机判断出应该将水流关闭的点。
将仿真的程序转化成C语言写入到单片机，进行实物测试。为测试方便没有制作控制水流关闭的外部硬件，采用较为简便的启动指示灯报警方法：如果单片机判断应当关闭水流时，将开发板上的LED灯点亮。测试结果：在暖水瓶水位快接近瓶口的时候，单片机控制的外部LED指示灯被点亮。达到了系统的设计的预期效果。
通过使用单片机对暖水瓶接水的声音进行A/D采样，并对采样数据进行FFT运算，结合MATLAB仿真软件，探究出一种暖水瓶接水的声音与其频率和能量的关系，并判断瓶中的水位是否已经满了的方法。通过实验验证了暖水瓶接水时通过声音数据的采集，计算频谱和能量能够判断出水位已满，该方法有一定的实用价值。
