电力工程输电线路施工技术问题探讨

1　电力工程输电线路施工要求

电力工程输电线路施工涉及的内容较多，其施工质量不仅会影响线路运行效果和运行安全，还与人们的生命安全密切相关。在电力工程输电线路施工中，需制定科学合理的施工方案，结合实际情况对施工计划进行调整。在进行输电线路施工前，首先要做好准备工作；在实际施工过程中，应严格依据国家标准以及施工方案组织施工。电力工程输电线路施工的专业性较强，施工复杂程度较高，这就要求施工人员具有较高的技术水平，保证施工的顺利进行。

2　电力工程输电线路施工技术

2.1　基础工程

基础工程施工质量能直接影响电力工程输电线路施工质量，是输电线路施工中十分重要的施工内容。我国地理环境比较复杂，在基础工程施工过程中需综合考虑地质环境特色，结合输电线路施工区域实际情况制定完善的施工方案，同时还需采用科学合理的防范措施，提升施工质量。如果基础施工不当，则会对后期杆塔施工造成不良影响，这就要求根据工程实际情况以及施工方案确定土方开挖深度和施工范围。同时，在混凝土浇筑施工前，需制作支架模型，验证各项模型施工工序。在钢筋施工中，需及时进行钢筋绑扎，保证钢筋下方有支撑物体，对钢筋底板和地面起到隔离作用，同时还能有效避免地面土壤水对钢筋材料造成腐蚀。

2.2　杆塔施工

2.2.1　角钢塔施工技术

角钢塔是一种具有降液管的杆塔形式，不仅解耦比比较小，而且气相同量比较大，在鼓泡区为并列形成的角钢。在角钢塔施工中，必须严格控制角钢排列方向，确保与液流方向保持一致。同时，角钢尖角需在下部位置，截面呈“V”字型布设形式，如图1所示。

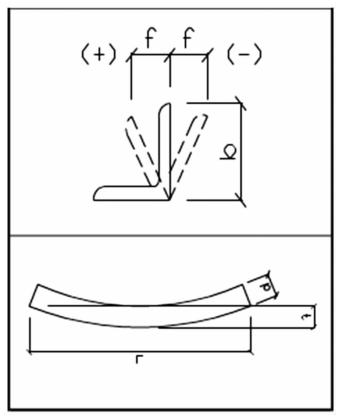

图1　角钢塔工程施工技术示意图

2.2.2　钢管杆施工技术

钢管杆的截面形式主要有圆形和多边形两种。其中，多边形中的12边形以及16边形较为常见。在截面形式的选择方面，需综合考虑钢管制作完成后的美观程度。在钢管杆连接方面，有3种连接形式，包括焊接式、法兰连接式以及套接式。其中，焊接式的连接难度较大，焊缝施工质量很难得到保证，一般不予以采用。套接式在实际应用中可能会产生变形不均匀的问题，也不推荐采用。应用法兰连接式不仅能有效避免上述问题，同时有利于减少杆塔用量，推荐采用。

2.3　输电线路架线施工

在输电线路施工中，架线是十分重要的施工环节。在架线施工中，为了提升输电线路输电效率，应结合实际情况选择适宜的输电线路横截面。输电线路架线施工包括4个施工环节，即放线、展放、架线、固定。其中，放线是架线施工的基础施工环节。在不同输电线路施工中，放线有很多种方式，对此需结合导线横截面确定放线方式，这样才能为后期施工的顺利进行提供保障。展放指的是展开输电线路，在此过程中，可采用牵引机展线或者人工展线的施工方式，如果输电线路为低压电路，则可采用人工展线方式，不仅施工效率较高，而且还能减少对于输电线路的损伤，而在牵引机的实际应用中，需对张力进行严格控制，避免对线路造成损坏。最后，在进行架线和固定施工中，也应综合考虑导线的横截面，并加强线路保护，避免对线路造成损坏。

3　电力工程输电线路施工实例

3.1　工程概况

某电力工程输电线路全长约为131.5km，其中，电力贯通线高压架空线路72.3km，高压干线电缆线路80.9km。通过对电力工程输电线路施工区域地质环境进行现场勘察发现，该施工区域地形复杂程度较高，并且输电线路沿线有很多树木农田，因此，电力贯通线架设施工难度较大，对技术人员的施工技术水平要求较高。本次施工工程量如表1所示。在本次电力输电线路架空施工中，主要施工工序包括杆塔组立、导线架设以及附件安装，施工工艺具体流程如下：施工复测→基坑开挖→杆塔组立→导线架设→附件安装→检测调试→投入运行。

表1　主要工程数量

3.2　电杆组立施工

3.2.1　电杆焊接和组装

在混凝土电杆施工中，采用电弧焊连接施工方式，在焊接施工前，首先需对电力杆杆身进行检查，确保杆身未发生偏移，同时还需对焊口进行清理和除锈。如果钢圈厚度在6mm以上，则应该采用V形焊接方式，并多次焊接，合理错开焊缝接口位置，在接口收口时，需填满熔池，在焊缝填塞中，禁止填入焊条或者崩块，并采用毛刷轻轻扫净焊缝接口，对于铁锈，采用钢丝刷进行清除，保证焊缝表面的光滑度，避免出现气泡、咬边、夹渣等质量问题。在进行双杆安装施工前，需对两杆之间的距离以及对角线进行测量，确保将根端保持在同一个水平面上。在进行绝缘子安装施工前，需对各个绝缘子进行全面清理，同时还要对其外观进行全面检查。此外，在安装施工前，还需对球头、碗头之间的间隙进行有效控制。

3.2.2　拉线与立杆

在输电线路拉线安装施工过程中，首先立起电杆，及时安装拉线，然后插入钢绞线。在拉线施工中，需准确测量出拉线回弯点，通过应用煨弯器将钢绞线制作成弧形，确保与线夹舌板温和。在电杆立杆施工过程中，如果发现施工质量问题，则可以通过手势指导作业人员进行调整，或采用报告形式告知工程负责人员，严格控制施工质量。

3.3　紧线施工

（1）开启机动绞磨设备，在这个环节中，首先应交替收紧余线，对以下关键环节应进行检查，确保在施工中不会出现异常情况；（2）高度关注分裂子导线的具体情况，当其接预定的弧度值时，应及降低转速，并慢慢进行牵引，确保整个弧垂值都在观控之内；（3）在一个紧线段内，应首先使观测弧垂值比略低于相应温度设计的标准值，然后使回松值略大于标准值，待导线稳定后再进行弧垂值的观测，这样反复进行二次后再进行收紧，控制弧垂稳保持在标准值之内；（4）仔细观察动机绞磨控制之下的双分裂导线的具体情况，并及时进行适当的调整，确保两分裂子导线弧垂保持一致；在这个环节中，还要详细观测另外一根子导线的弧垂。在该环节步骤中，具体的示意图如图2所示。

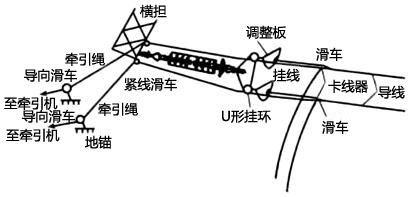

图2　紧线施工示意图

3.4　高空划印及挂线

在整个紧线线路施工中高空划印及挂线是是最为最重要的也是最后一个环节，在该环节中，需按照以下几个施工要点进行适当调整：（1）当导线弧垂和预先设计的基本一致时，应在最佳时间进行划印。因此，施工人员需准确地预判和判断最佳时间，保证在第一时间对时间进行预判。（2）高空作业人员必须具有相应的安全保护措施，在一切准备工作完成之后，首先要沿着牵引绳走到卡线器附近，并在导线上留置一个标记；另外，采用钢卷尺量丈量划印点到调整板U型环挂孔的距离并命名为L1，再缓缓将导线放到地面。（3）设耐张线夹钢锚内侧距离钢芯压接管底的距离为L2，并通过公式L＝L1-L2分别计算出实际下线点长度。该环节都要做到严谨和严密，最大化的缩小误差，提高整个输电线工程的的质量。（4）在地面上准确的量出导线的长度L，并做好标记，在记号两侧采用小铁丝进行绑扎，并进行导线切割下料。在此环节中，根据外部的具体环境进行导线长度的测量。（5）将耐张线夹压接好并装好防振锤，在距离钢锚约1m的位置安装卡线器，并对该导线做好相应的保护措施，牵引钢丝绳按紧线的方式接好后即可准备挂线。（6）当接近挂线点时，高空作业人员在安全防护措施的保护下，沿着绝缘子串慢慢爬出，通过U型挂环将导线耐张线夹钢锚挂在调整板上。（7）松牵引钢丝绳，待输电线稳定后，对输电线弧垂进行仔细观察，如有变化，通过调整板挂线的孔位进行适当调整，以此来满足施工要求。

3.5　附件安装

3.5.1　悬垂金具串的安装

首先提升导线，拆除放线滑车，然后再进行悬垂线夹金具串安装，最后，拆除安装设备，对附件安装施工质量进行检查。在悬垂金具串安装施工前，必须根据工程设计方案，对施工位置进行测量，并做好标记，标记位置顺导线外层绞制方向缠绕一层铝包带，并将其露出防振锤夹板5mm，并将夹板中心位置与铝包带对准，然后拧紧夹板螺栓。

3.5.2　导线的绑扎

在输电线路架空线路紧线施工完成后，还需对电杆进行校正，并绑扎固定。在将导线进行绑扎固定时，应缠绕两层铝包带，同时，包缠长度以两端各伸线路绑扎位置30mm左右。

3.5.3　跳线制作

紧线安装施工完成后，还需进行避雷线连接，并进行跳线制作和安装，在此过程中，需保证耐张绝缘子线夹与跳线压接的紧密度，这样才能保证输电线路运行质量，避免输电线路出现散股、硬弯等质量缺陷问题。

4　结语

综上所述，电力工程输电线路施工注意包括基础施工、杆塔施工以及线路架设施工。在具体的施工过程中，需根据施工要求，对施工方案进行优化设计，合理选用施工技术，加强施工工序质量控制，这样才能够保证施工质量，提升电力工程施工效益。

参考文献

[1]叶峰．LQ公司电力工程施工安全管理研究[D]．南昌：南昌大学，2015.

[2]吕卫胜．菏泽地区输电线路工程项目质量管理研究[D]．北京：华北电力大学，2014.

收稿日期：2017-10-09

作者简介：王彦东（1984-），男，吉林松原人，供职于云南省送变电工程公司，研究方向：输电线路工程。
