相较于私企而言，电力企业组织架构庞大而复杂，从各部门到各职位的工作制度、管理原则都是多样化的，特别是营销工作领域执行的制度就有780余份。随着员工年龄的增长，学习能力的下降，营销人员在转岗、轮岗后需要重新学习大量的基础知识。“六角图”是一种简单有效的相位测量方法，对现场三相电能计量装置的接线判断具有重要的指导意义，但“六角图”作为专项工具并不是所有员工都能快速掌握并应用于实际工作的。
1 便携式错误接线判断装置的研发背景
所谓“六角图”就是利用功率表测量电流相位的一种方法，它是一种简单有效的相位检测方法。利用六角图能正确的判断出以下问题：（1）同一组电流互感器三相电流之间的相位是否正确；（2）功率方向继电器接线是否正确；（3）差动保护中不同组别电流互感器的电流相位是否正确；（4）电流互感器变比是否正确。现阶段珠海斗门供电局营销人员在线损异常台区排查工作过程中，无法熟练地使用“六角图”判断带互感器配变终端和专变用户电能计量装置的接线方式是否正确。测量六角图的方式主要有以下几种：
1.1 基于计量自动化系统的“六角图”远程监测子系统
珠海供电局各级营销人员可在办公室通过计量自动化系统的“运行中计量装置”“ 六角图”远程监测子系统对有辖区内的专变用户15分钟六角图，并以此判断现场接线是否正确。此系统缺点只能在办公室通过内网使用，无法在周期用用检中对怀疑的用户现场检测，且“远程监测子系统”暂时未能对配变用户使用。
1.2 人工计算
目前，对于熟练掌握“六角图”计算方法的营销人员，珠海斗门供电局要求在进行测量和计算时必须一人测量计算以及检定接线方式，另一个人进行复核。但是由于人工操作难免会发生错误，从而因判断错误导致用户停电引起不必要的投诉风险甚至法律风险。
1.3 使用现场校验仪
现场校验仪作为专用检测电能计量装置错误接线的工具已在现场作业中得到很好的应用，但高额的购置费和维修费导致不能普及到基层供电所班组使用，其作为精密的电子仪器还需进行妥善的保管，避免因受潮或碰撞导致仪器的损坏。
2 便携错误接线判断装置的应用说明
针对以上问题，本项目拟研制一套快速判断用户电表接线方式的工具解决上述问题。此套工具应能方便搬运，实现现场快速、准确检测专变用户的接线方式、输出追补系数及整改意见的目标，提高现场作业人员的工作效率，同时为电量追补提供依据。
2.1 便携式错误接线判断装置软件简介
便携式错误接线判断装置是针对目前现场电力人员无法快速判断计量是否错误接线的问题，通过输入计量数据，程序自动生成向量图等结果，从而判断是否有错误接线的有效工具。本软件能够应用于所有的Android终端，且具有计算结果生成速度快、携带方便、操作便捷等特点。
（1）主要功能特点。用于三相三线（高供高计）计量错误的检查；用于三相四线（高供高计）计量错误的检查。
（2）软件处理流程。如图1所示。

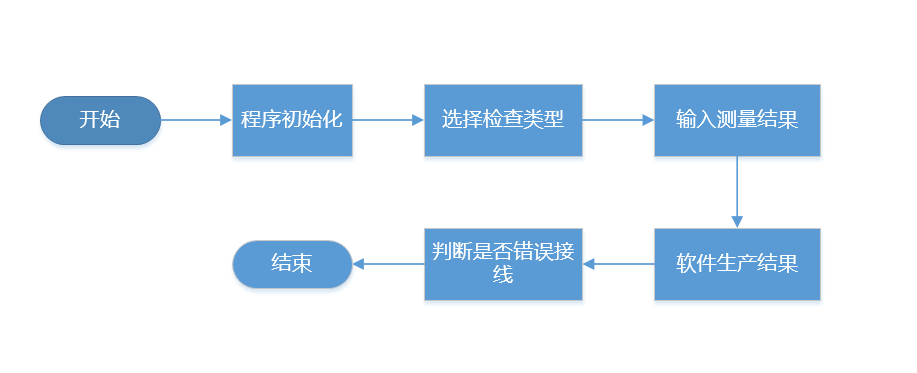

图1 软件处理流程示意图
2.2 数据测量结果要求
（1）利用伏安相位表对现场电能计量装置的接线盒进行数据测量。
（2）按软件要求测量线电压、相电压、电流与相位角并将数据填入相对应的数据框内。
（3）为准确生成判断结果，建议测量所得数据取整数。
2.3 使用说明
（1）打开终端软件“便携式错误接线判断装置”，在图2“基本界面”中，点击“三相三线计量错误接线”，进入数据输入界面。本次操作使用“三相三线”计量方式进行操作。

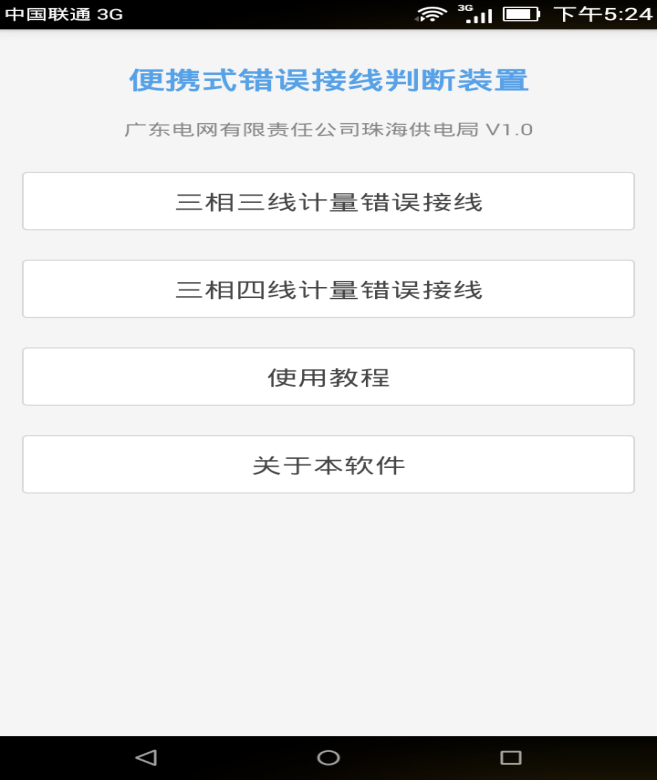

图2 基本界面
（2）按界面数据输入线电压U12、U23、U31；相电压U1n、U2n、U3n；电流I1、I2；U12与U23、U31、I1、I2之间的相位角。图3为数据输入界面。

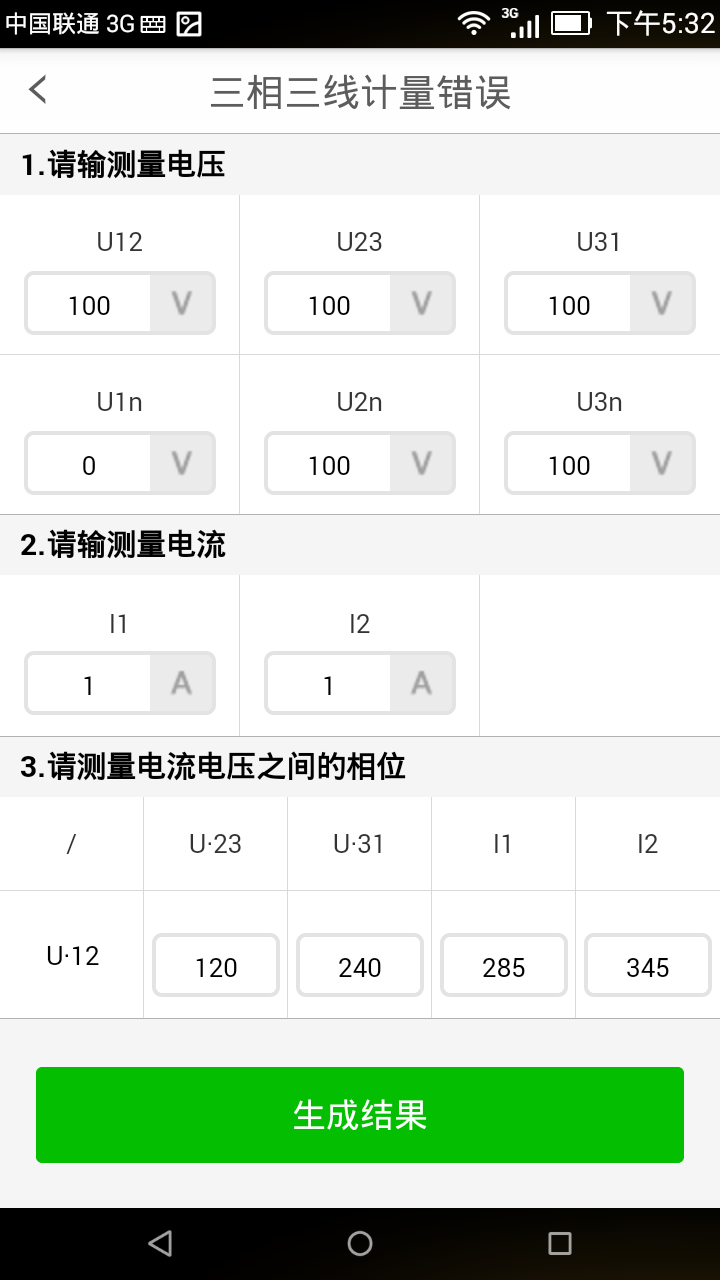

图3 数据输入

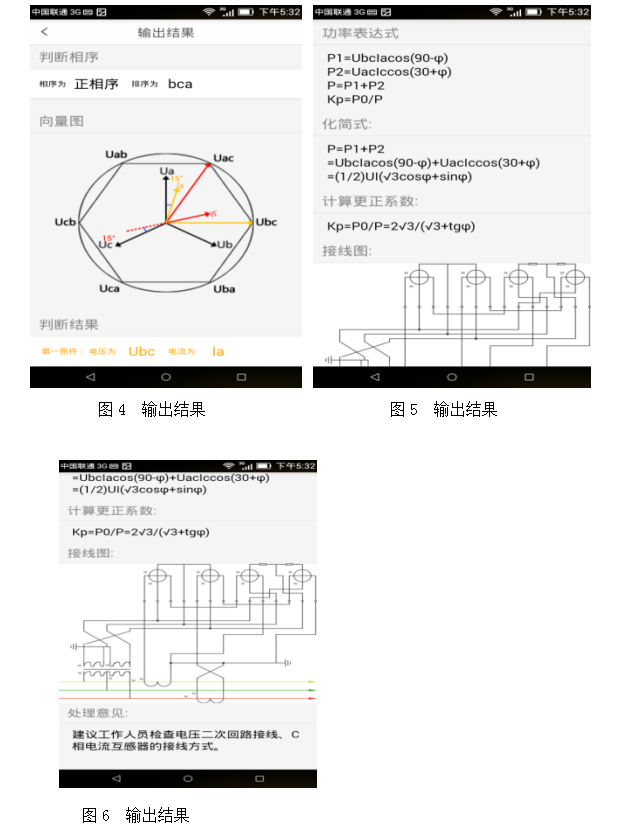

（3）点击“生成结果”，软件将自动识别输入数据并生成判断结果，包括：相序的判断、向量图、第一原件与第二原件的电压与电流、有功功率表达式及其化简式、更正系数、接线图、处理意见。图4、图5、图6为输出结果。
3 便携错误接线判断装置的案例运用
2017年8月，斗门供电局用电检查班在周期用检期间对某一大工业用户开展例行检查。检查期间，工作人员发现用户计量装置报警指示灯一直处于闪烁状态。经咨询该厂区负责人，该厂在2017年7月向供电局申请了增容业务，并更换了电流互感器。现场工作人员立即对现场电压、电流、相位角进行采样并使用本软件进行分析。根据软件输入结果发现用户电流互感器电压出现接线错误，导致电压相序错误。如果没有该应用及时发现问题，此次接线错误事件最快也要等到上级部门通过计量自动化系统异常数据通报后才能被发现和处理。
4 便携错误接线判断装置运用前景及推广意义
便携错误接线判断装置具有操作简单、成本低的特点，不仅适合供电局在用电检查时使用，也可以在客户中进行推广。在大数据的背景下，收集每一起错误接线的案例并进行分析，统计施工单位、班组的工作差错率，及时对相关责任人进行问责及培训，可以避免工作人员的工作的失误导致降低客户的满意度，进一步的维护客户利益。
5 结语
便携错误接线判断装置可广泛应用到线损排查、工程验收、工程首检工作中，软件的研发与应用有效解决了仪器贵、携带不方便、不会应用“六角图”快速判断错误接线等问题，为供电企业营销员工提供一个高效的工器具，同时也为因错误接线引起的追补工作提供充分的依据。
参考文献
[1]田宏亮．向量图法分析三相功率表错接线[J]．山东工业技术，2013，（10）．
[2]丁辉．电能计量装置的误接线分析[J]．水电站机电技术，2011，（11）．
[3]王大鹏．计量装置“六角图”远程监测子系统研发、应用[J]．中国科技纵横，2013，（8）．
收稿日期：2017-12-22
作者简介：梁金华（1988-），男，广东珠海人，广东电网有限责任公司珠海斗门供电局助理工程师，研究方向：电气工程及其自动化。
