0 引言
随着调度智能指挥平台（DICP）网络发令模块的深入应用及实践发现，调度命令票操作语音提示单一：调度员进行“调度确认”“调度复诵”“调度收令”的方式仅有语音提示，如图1和图2所示。当多个调度员同时进行不同操作时，因为语音提示内容相同，调度员不清楚各自的操作票状态，所有操作中的调度员都需要打开待处理任务列表才能明确操作票状态，严重影响调度员的工作效率和操作水平，进而影响电网的安全、优质和经济运行。

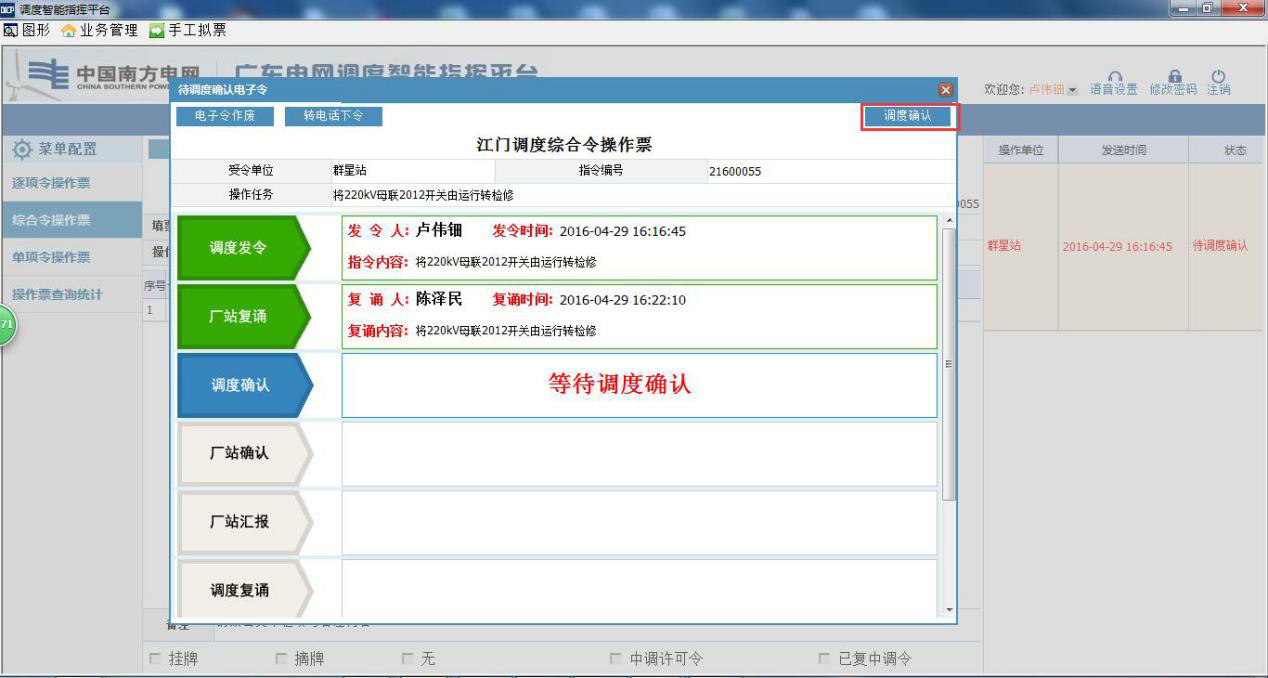

图1 调度智能指挥平台网络发令“调度确认”

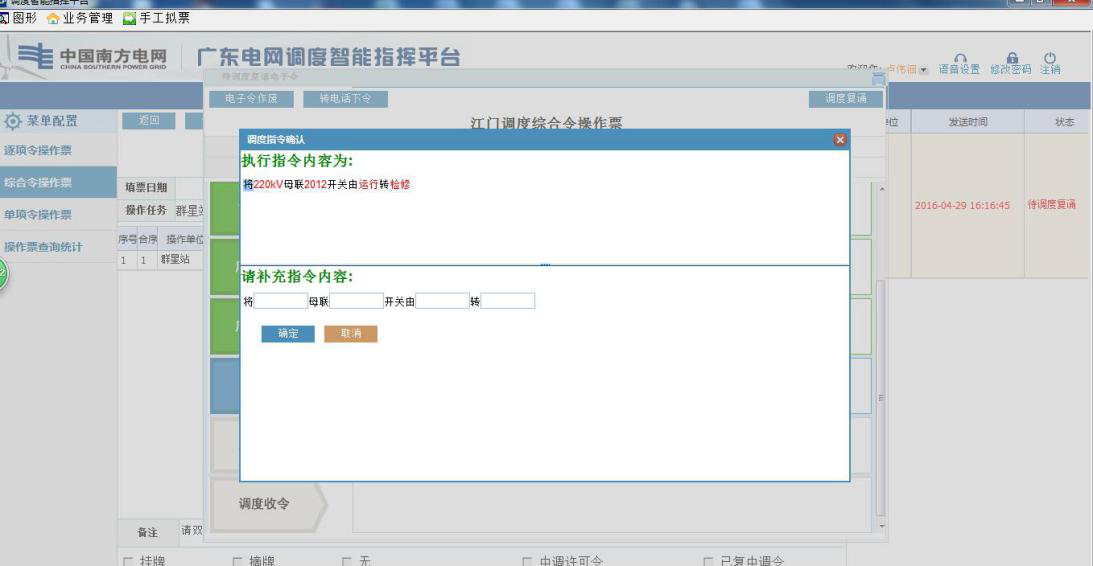

图2 调度智能指挥平台网络发令“调度复诵”
为使调度智能指挥平台网络发令系统调度命令票能更加高效、安全地执行，急需开发能准确提示调度员操作的装置及计算机软件，精准提示调度员各自的操作票状态，提高调度员的工作效率和操作水平。
1 调度命令票
调度命令：电网调度机构值班调度员对其下级值班调度员或调度管辖运行值班员发布有关运行和操作的命令。
综合令：发令人说明操作任务、要求，操作对象的起始和终结状态，具体操作步骤和操作顺序项目由受令人拟定的调度命令。
单项令：由值班调度员下达的单一操作命令。
逐项令：根据一定的逻辑关系，按顺序下达的综合令或单项令。
2 背景技术
人们在日常办公中需要登录各种系统进行任务处理。现在有一种发令系统，发令用户可以通过发令系统向受令用户发起一个任务流程，受令用户需要根据要求完成该任务。当发令用户通过发令系统发起某任务流程时，需要多次与受令用户进行一对一的信息确认反馈。一个任务流程包含多个子任务，受令用户接收到发令用户的子任务后，需要立即进行确认，并在完成后立即进行反馈，发令者接收到受令用户的子任务完成信息反馈并确认后才能继续该任务流程的下一个子任务，直至该任务流程结束。当多个发令用户同时对不同的受令用户发起任务流程时，系统可能会同时收到不同受令用户的信息反馈并进行无差别的语音提示，若此时发令用户视线离开计算机屏幕或发令系统视窗不是活动窗口时，发令用户仅根据发令系统的语音提示无法分辩当前信息反馈是否需要该发令用户去确认，因而发令用户听到语音提示后仍需把发令系统视窗切换到活动窗口才能知道该信息反馈是否需要该发令用户进行确认。
3 一种可受计算机控制的信息提示电路系统
本文提出的电路系统目的在于克服现有技术的不足，提供一种可受计算机控制的信息提示电路系统，以从视觉上有针对性地实时提示特定计算机用户处理任务反馈信息。
信息提示电路系统包括通讯模块、控制模块和发光提示模块，如图3所示。控制模块分别与通讯模块和发光提示模块连接；通讯模块包括USB接口、USB信号转换电路及晶振，USB接口一端与USB信号转换电路电连接，另一端与计算机电连接，所述的USB信号转换电路与晶振电连接；控制模块包括微处理模块和开关元件，所述的微处理模块分别与USB信号转换电路、开关元件电连接；发光提示模块与开关元件电连接。
图3 一种可受计算机控制的信息提示电路系统
4 信息提示电路系统设计
文章提出的提示电路系统通过USB数据线与计算机的USB接口连接后，可从计算机获得电压，从而为本系统供电，无需外接电源。计算机运行特定程序后，可判断发令系统的信息反馈需要哪个发令用户进行确认，从而针对性独立控制与该发令用户计算机连接的实用新型的发光提示模块工作，达到针对性提示效果，相当于为发令用户过滤无用信息，提高了发令用户的工作效率。同时，计算机还控制发光提示模块常亮、熄灭、闪烁等不同的提示模式。

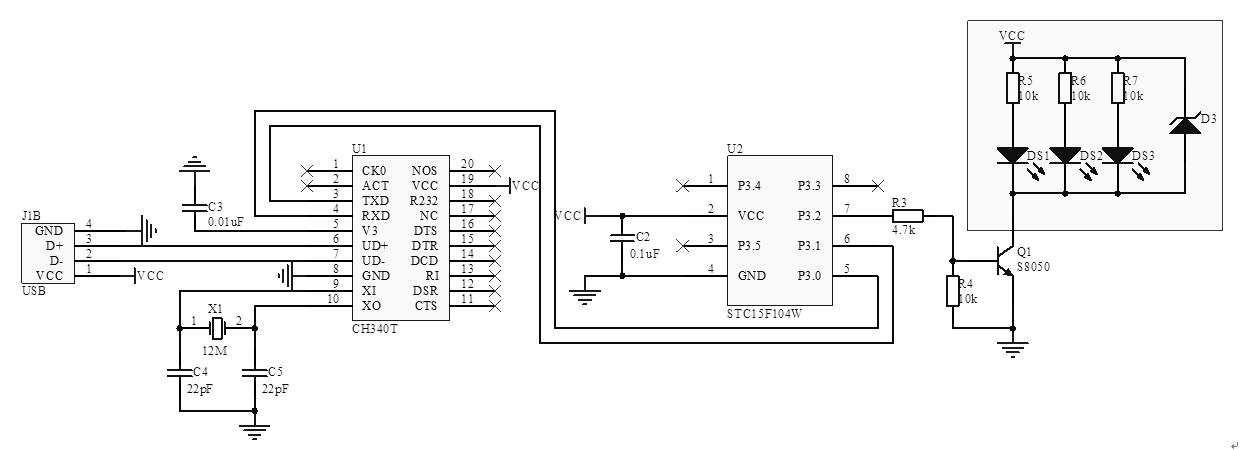

具体而言，发光提示模块包括若干LED灯，LED灯并联后与开关元件电连接。如图4所示，USB信号转换电路包括CH340T芯片，CH340T芯片的XI引脚和XO引脚与晶振电连接，CH340T芯片的UD+引脚和UD-引脚与USB接口电连接；控制模块包括STC15F104W芯片、电阻R3、电阻R4及NPN三极管，STC15F104W芯片的P3.0引脚与CH340T芯片的RXD引脚电连接，STC15F104W芯片的P3.1引脚与CH340T芯片的TXD引脚电连接；电阻R3一端与STC15F104W芯片的P3.2引脚电连接，另一端与电阻R4和NPN三极管的基极电连接，电阻R4接地，NPN三极管的射极接地，集基与发光提示模块电连接。
图4 USB信号转换电路
5 结语
综上所述，调度智能指挥平台（DICP）网络发令系统以网络化、信息化手段来开辟调度操作下令的新模式，有效改善或规避传统电话发令模式的弊端，提升了电网调度运行水平，更好地适应大电网调度实时运行指挥及智能电网建设的发展需要。同时，调度命令票提示装置推广应用之后，调度员可精准地对其所下达的调度令进行操作，填补了调度智能指挥平台自带网络发令系统的短板，极大地提高了调度下达操作指令的效率，大大地减轻了调度员维护票面信息的工作量。通过改进网络发令系统，缩短了调度与厂站间的接发令时间，减少了设备停复电平均操作时间，提高了设备可用率，提高了调度操作的安全性，具有很高的实用价值。
参考文献
[1]郑维明．数字化变电站中闭锁逻辑自动生成专家系统[D]．上海：上海交通大学，2010．
[2]汪康康．面向对象的调度命令票专家系统[D]．成都：四川大学，2004．
[3]汪康康，张英敏．一种面向对象的调度命令票专家系统[J]．华中电力，2007（2）：31-34，38．
[4]王志海．AVR单片机的V-USB和串口通信方式比较[J]．电子世界，2012（8）：24-25．
[5]陈钢，林少华，陈晓东，等．广东电网调度运行电子发令系统的设计与实践[J]．电力系统自动化，2009（24）：88-90，127．
收稿日期：2018-09-05
作者简介：黄定威（1988-），男，广东江门人，广东电网有限责任公司江门供电局工程师，研究方向：调度运行管理。
