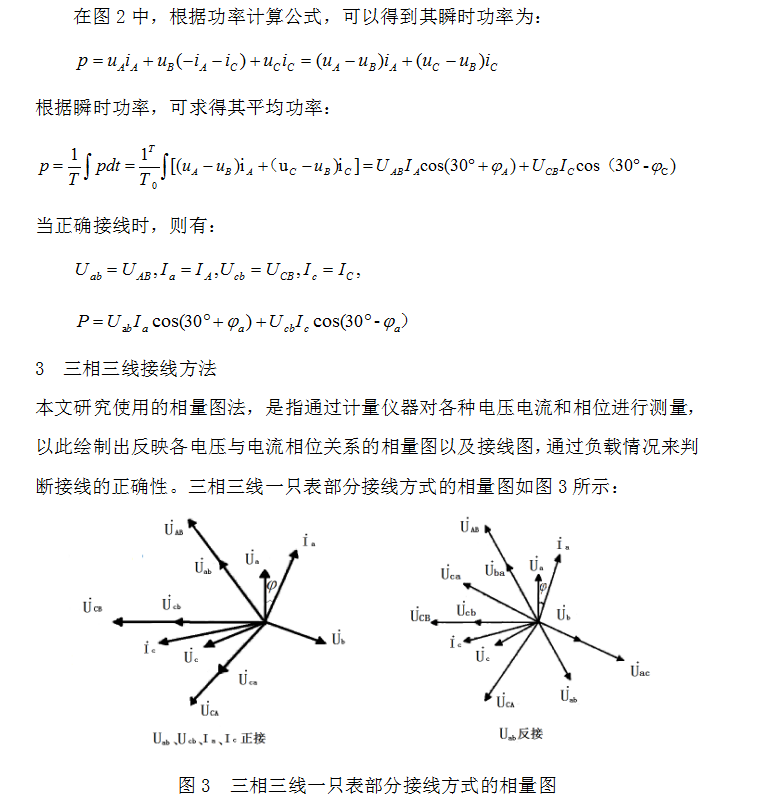

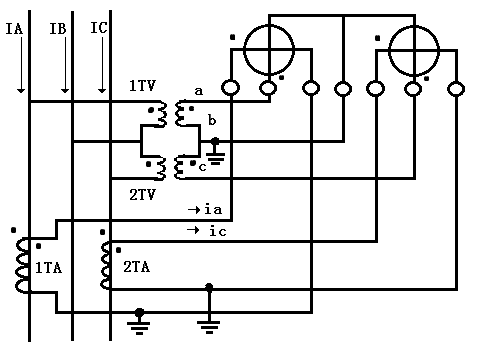

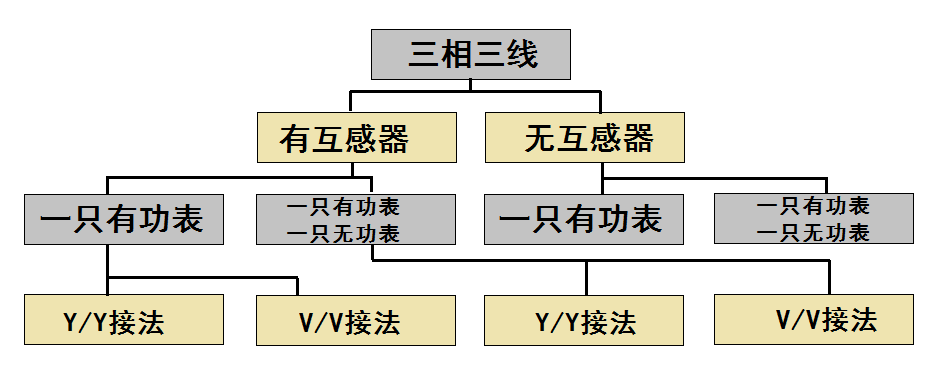

电能计量装置是电力企业准确进行资金回收不可或缺的关键，它的准确度决定了用电客户与电力企业间能否实现公平交易。因此，提高电能计量装置的准确度，对于确保电力企业资金回收的正常进行，提高电力企业经济效益，维护用户的经济利益具有重要意义。电能计量人员必须按设计及规章进行电能表的正确接线，若计量人员工作过程中进行了二次回路的错误接线，则会造成电能计量异常。电能计量装置的种类以被测电路的差异为依据可分为单相、三相三线及三相四线等，而不同种类的装置有多种接线方式可以选择。本文主要以三相三线常见接线方式为主要研究对象，对错误的接线方式进行研究。 1 三相三线电路错误接线分类 三相三线两元件电能计量装置以两个元件计量三相电能，具有高功高计的特点，通常在用户变压器高压侧进行安装。中性点绝缘系统中常应用三相三线两元件电能计量装置，在一次供电系统中没有接地线。在我国配电网中，35、10kV配电网都属于这种接线，用电量占社会用电总量比例较大的用电大客户，通常使用高功高计形式的三相三线电能计量装置。相较三相四线而言，尽管三相三线电能计量装置的表计数量较少，但是由于用电户的用电量较大、高功高计时的倍率大，造成表计指示值与电量数的比例极大，因此必须对三相三线电能计量装置接线工作的正确性加以重视。 三相三线电能计量装置的应用较为广泛，错误接线容易造成较为严重的影响，但由于其接线方式较为复杂，错误接线方式的判断具有一定的难度。本文对三相三线计量装置的几种接线方式进行了归纳总结，如图1所示： 图1 三相三线电能计量装置的接线分类 2 三相三线的正确接线 本文则以三相三线中的互感器中一只表 图2 三相三线有互感器一只表V/V正确接线 4 三相三线错误接线计算 三相三线一只表V/V接法接线中：TV副边接线是指TV二次输出端接线，常见的错误接法为电压互感器副边的ab端或cb端反接；TA副边接线是指TA二次输出端接线，常见错误接法为电流互感器副边的 5 结语 在电力企业的管理中，电能计量的准确性直接关系着电力企业自身及用电用户的利益，是电力工业发展的重要环节，也是社会性的问题。随着我国社会经济的不断发展，电能计量装置的应用愈加广泛，对电能计量装置接线工作的水平提出了更高的要求。基于相量图分析法，对三相三线电能计量装置的几种常见错误接线进行了计算研究，希望帮助电能计量人员提高电能计量装置错误接线的分析及处理能力。 参考文献 [1]李勇．使用相量图判断变电站计量装置误接线探析[J]．电子制作，2016，（23）. [2]周雪青，郝晓光，张岩坡，等．基于分段拟合算法的电流互感器误差研究[J]．电力系统保护与控制，2017，45（3）. [3]刘静然．低压三相四线电能计量装置错误接线检测新方法[J]．通讯世界，2015，（21）.
接法为例，通常在接线中会因为受到两种或者两种以上的因素综合影响，造成其接线出现错误。其正确的
接法则如图2所示：
端或

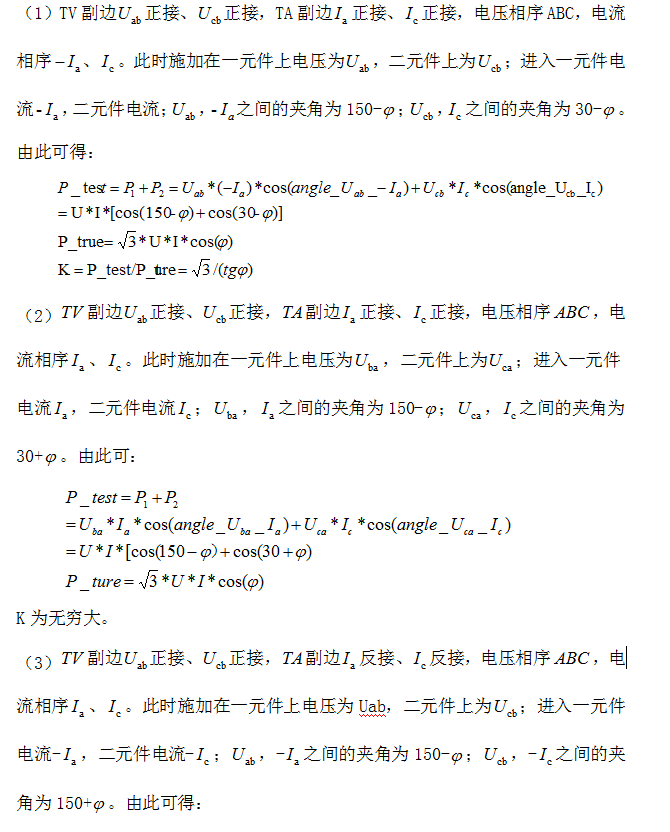

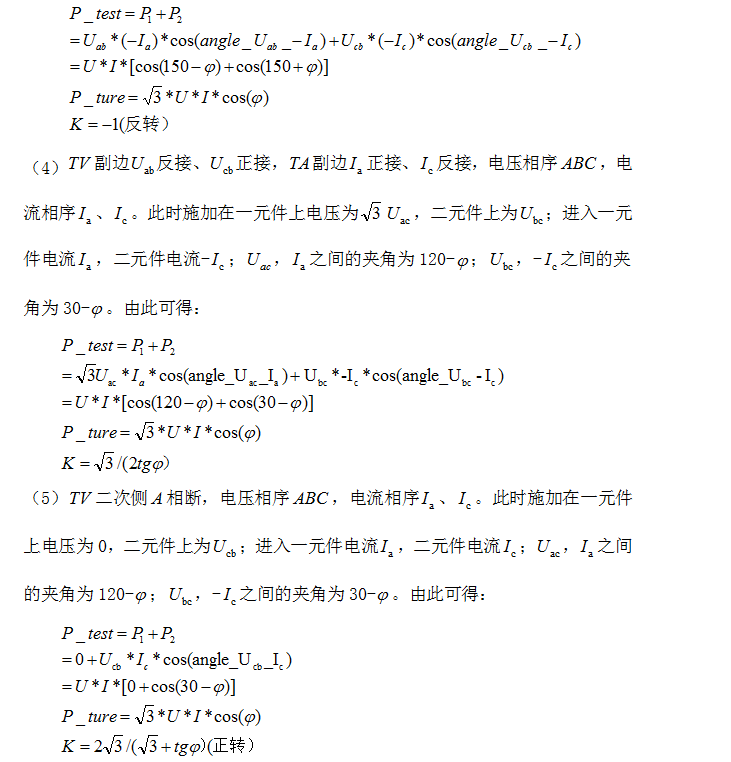

端反接；电压相序是指三根相线之间的顺序关系，常见错误为A、B、C三相电压三根接线其中两根交叉或三根轮换；电流相序是指电流线间的顺序关系，常见错误为A、C两相电流四根接线交叉；断相分为TV二次侧断及TA二次侧断，即电能表输入端与电压互感器及电流互感器输出端的断相。在本文研究中，断相是指二次回路断相，不考虑一次回路的断相。在对接线进行错误分析时，必须对第一元件、第二元件的线电压相电流进行准确记录。以下对常见的三相三线错误接线进行计算分析：
