P230S型高枝汽油链锯是一种适用于高处危险之地的工器具，具有功率大、振动小、操作方便、锯切效率高、伐木成本低等诸多优点，被广泛应用于供电系统配网消缺工作中。在消缺工器具中占据至关重要的地位。众所周知，一些“定时炸弹”时常威胁着电网的安全，速生桉就是其中之一，其是世界上长得最快的树种，在生长旺季1天可长高3cm，一个月可长高1m，树木迅速地窜长，部分枝叶接近或高过电力线路，造成树竹碰线、树枝放电，容易造成线路跳闸，严重危及配电电线路及设备的安全稳定运行。就目前使用情况来看，P230S型高枝汽油链锯在消缺工作中的运用，不仅能对线路防护区内超高树木进行整治，还能及时消除隐患，严防发生人、畜触电及大面积停电事故，并及时有效地遏制线路走廊内超高树木隐患的扩大势头。据了解，链锯在使用过程中，链锯链条松动主要是因为链条质量不好、锯子转速太快、链条磨损严重、有异物造成链条受力不均等，严重阻碍了消缺工作的效率水平。为了提升工作效率，降低P230S高枝汽油链锯掉链率势在必行。
1 高枝汽油链锯概述
1.1 原理及使用
所谓的高枝汽油链锯，即以汽油机为动力的锯子，主要用于伐木和造材，其工作原理是靠锯链上交错的L形刀片运动来进行剪切动作。P230S型高枝汽油链锯是供电系统主要消缺工器具，运用于大树修剪、事故抢修等工作。在使用期间，需要经常检查锯链张紧度，具体操作为：在电锯面板未闭合之前，链条卡在油锯导板上，用手调节拉动链条。每次在工作前都必须检查锯链润滑和润滑油箱的油位。在没有润滑的前提下，链锯绝对不能工作，因为强行使用干燥的链条工作，会导致切割装置的毁坏。
1.2 结构和注意事项
图1 P230S型高枝汽油链锯
1- 锯链；2-油锯导板；3-微调螺丝；4-锯板螺母；5-油锯面盖；6-燃油箱；7-链锯握把
2-
P230S型高枝汽油链锯在使用过程中，应注意刀齿必须朝前方向，在使用之后需及时调节锯链的张紧度。
2 高枝汽油链锯的不足
P230S型高枝汽油链锯在实际运用过程中易发生链条脱落情况，原因包括链条质量不好、有异物造成链条受力不均及转速太快造成锯条与面板间的固定螺丝松动等。据调查，在现有的链锯中，锯条与面板间的固定主要通过固定螺丝进行固定，随着链条的转动，锯条不断震动，导致固定螺丝逐渐松动，螺丝松动到一定程度就会出现掉链现象。又由于微调螺丝所处的隐蔽位置，加上杂物的堵塞，无法对其锯链进行张紧度调节，最终导致脱落。在配网运行的消缺工作中，链条的脱落会直接导致工作效率的降低。
3 高枝汽油链锯防掉链装置的研究
从锯条与面板间的固定方式入手，对锯条进行加固，在现有的链锯中，锯条与面板间的固定主要通过固定螺丝进行固定，随着链条的转动，锯条不断震动，导致固定螺丝逐渐松动，螺丝松动到一定程度就会出现掉链现象，因此有必要设计一种固定装置对锯条进行固定。
通过在链锯锯条和螺丝之间增加了定位片和固定片，使固定件的震动减弱，减弱固定件松动的情况，从而减少掉链情况的发生。
主要是研究如何解决以下两方面问题：
（1）原微调螺丝易于堵塞，不便于调节，现根据调节的简易性及操作性设计出锯齿定位片，通过在链锯锯条和螺丝之间增加了定位片和固定片，使螺丝的震动减弱，螺丝松动情况减弱；并且在定位片和固定片相接触的表面设置了能互相嵌入的第一卡槽及凸起和第二卡槽及凸起，增加了二者之间的摩擦力，在使用锯齿定位片时，将定位片向前调节即可控制链条松紧，并且使二者贴合更加紧密，也能减弱螺丝的松动情况，从而减少掉链的发生率。
（2）原面板上只靠一个主螺丝进行固定，在链锯高速运转情况下，会导致螺丝松动，从而使链条脱落。现利用锯齿原理，将定位片和固定片接触的表面设置了能互相嵌入的卡槽及凸起，使定位片和固定片在震动状态也紧密贴合，不会发生相对位移，并且顺推的固定片限定了锯板的移动方向，加大链锯固定程度，降低了掉链发生率。
4 高枝汽油链锯防掉链装置的具体实施方式

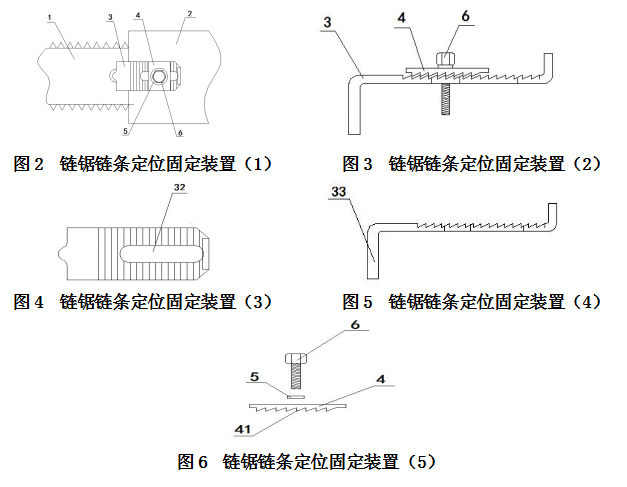

为解决高枝汽油链锯所产生的掉链问题，采取了上述的链锯链条定位固定装置研究，如图2～图6所示，该链锯锯条固定装置应用于链锯锯条1与链锯面板2上，包括定位片3、固定片4及固定件，定位片3表面设置有第一卡槽及凸起31，固定片4表面设置有第二卡槽及凸起41，且第一卡槽及凸起31与第二卡槽及凸起41能相互嵌入，定位片3和固定片4上均开设有固定孔32。在本实例中，固定件包括环形垫片5和固定螺栓6。将链锯锯条1定位好之后，将定位片3安装在链锯锯条1和链锯面板2的连接固定孔处，固定片4安装在定位片3上方，定位片3和固定片4的固定孔与链锯锯条1和链锯面板2的连接固定孔相对应，垫上环形垫片5后，用固定螺栓6将定位片3、固定片4和环形垫片5固定在链锯面板2上。
进一步地，如图3所示，第一卡槽及凸起31设置在定位片3与固定片4相贴合的表面上，第二卡槽及凸起41设置在固定片3与定位片4相贴合的表面上。卡槽及凸起的作用在于增大定位片3和固定片4之间的摩擦力，在本实用新型中，对第一卡槽及凸起和第二卡槽及凸起所在的表面应为定位片3和固定片4二者相互贴合的一面，作为对本实用新型的进一步限定。
更进一步地，在本实施例中，第一卡槽及凸起31和第二卡槽及凸起41均呈锯齿状，锯齿状的卡槽及凸起较为规则，便于调整定位片3和固定片4之间的位置关系，此处仅作为一种优选方案实施。
如图5所示，本实施中定位片3上设置有凸出块33，且该凸出块33设置在定位片3靠链锯锯条1的一侧。凸出块33能卡在链锯锯条1的固定孔处，增加了定位片与连接锯条的接触点，能更加有效地固定。
该具体实施方案，通过在链锯锯条和螺丝之间增加了定位片和固定片，使螺丝的震动减弱，螺丝松动情况减弱，链条张进度也可根据定位片的移动固定而进行调节，从而降低链条掉链率。
5 高枝汽油链锯防掉链装置的发展趋势
P230S型高枝汽油链锯是供电系统众多消缺工器具中使用范围最广、使用频率最高的动力工器具之一。利用汽油链锯进行清障消缺，不仅能打造规范的电力线路安全通道，还能极大地保障管辖范围内村民负荷的正常、安全、稳定供电。针对P230S型高枝汽油链锯易掉链问题，从而设计出链锯链条定位固定装置，解决浪费的人力、物力问题。现行的改良方法，针对微调螺丝不易调节、微调位置不易操作、主螺丝易于松动等情况，采取了锯齿定位原理，利用齿轮的节圆直径变成无限大的特殊情况所设计的齿条，大大降低脱链率。随着供电系统的服务水平提升，消缺工作也逐步完善，链锯的使用程度大幅度提升，工作效率也将达到一个质的飞跃。
6 结语
综上所述，在供电系统配电运维中，使用链锯时，会因为种种原因造成链锯链条松动，导致日常消缺工作消耗大量时间，并降低了工作效率水平。本文通过高枝汽油链锯防掉链装置的具体实施，有效降低了P230S高枝汽油链锯掉链率，提升了工作效率，具有推广应用价值。
参考文献
[1]吴继锐．传动链的动力问题[J]．中南矿冶学院学报，1984，（3）.
[2]齐玉林，刘富远．汽油动力链锯锯板外形轮廓曲线设计计算探讨[J]．东北林学院学报，1980，（4）.
收稿日期：2017-12-03
作者简介：魏宇熔（1991-），女，广东河源人，供职于广东电网有限责任公司江门供电局，研究方向：配网运维。
