电力系统由多个不同的部分组成，按照不同的分类方式，系统的组成是不同的。电力系统的各个组成部分是一个有机的整体，各个组成部分相互配合，保证电力系统的正常运行。继电保护贯穿于整个电力系统，负责检测电力系统的缺陷，发现缺陷及时采取相应的保护措施，最大限度地缩小故障影响范围。35kV单侧电源线路是电网中常见的配电线路，其线路保护计算按照常规公式进行。
1 线路模型建立

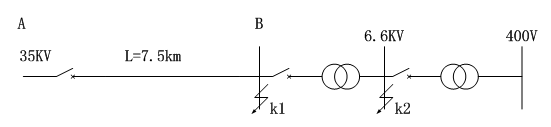

图1 35kV单侧电源线路的系统图

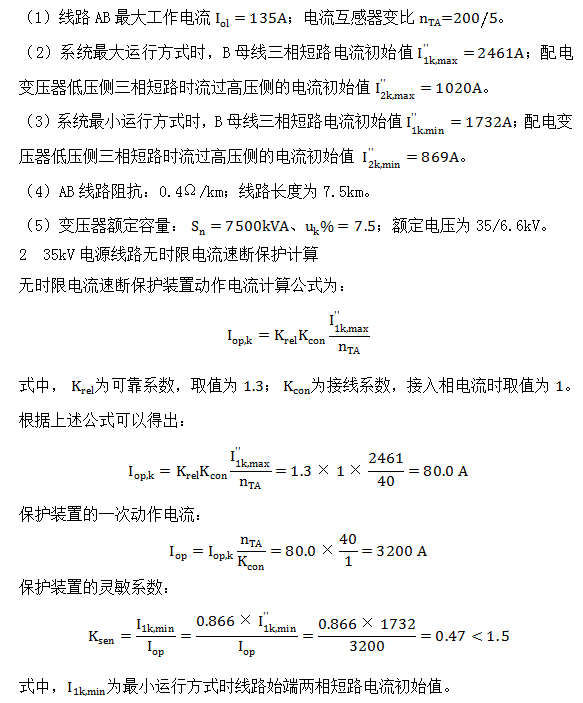

已知某35KV单侧电源线路，系统图如图1所示，线路具体参数为：
由于无时限电流速断保护无法满足灵敏系数的要求，应采用其他方式保护与其进行配合实现线路保护，需装设无时限电流闭锁电压速断保护。
3 35kV电源线路无时限电流闭锁电压速断保护计算

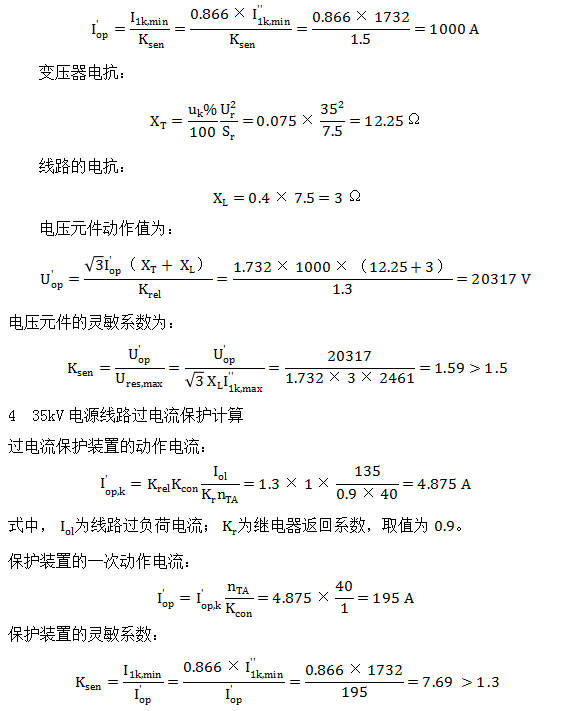

为保证被保护线路的末端发生三相短路时，保护装置具有满足保护需要的灵敏系数，保护装置的一次动作电流按照符合规定的灵敏系数进行整定，一次动作电流整定为：
5 结论
35kV电源线路无时限电流速断保护计算根据公式取得的结果，其保护装置灵敏系数不符合要求；无时限电流闭锁电压速断保护，其保护装置灵敏系数符合要求，其作为无时限电流速断保护的配合保护，满足继电保护的准确性和灵敏性的要求；过电流保护根据公式，其保护装置灵敏系数符合要求。上述三种保护配合可以满足35kV电源线路的保护需要，确保电力系统可靠运行。
参考文献
[1]崔其会，薄纯杰，李文亮，等．10kV配电线路保护定值的整定探讨[J]．供用电，2009，（6）．
[2]刘屏周．工业与民用供配电设计手册[M]．北京：中国电力出版社，2016．
收稿日期：2018-03-09
作者简介：张伟（1984-），男，河北涉县人，中国航发北京航空材料研究院工程师，硕士，研究方向：电力系统运行及继电保护。
