10kV配电线路在电网中比较普遍，如一般工商业的用电、居民生活用电均可以采用10kV电压等级。由于10kV配电线路的普遍性，其线路保护计算也比较成熟，但不同的电气系统，线路保护的计算也略有不同，配置保护的形式也不尽相同。本文以10kV单侧电源线路保护为例，计算相应的保护数值。
1 10kV单侧电源线路系统图

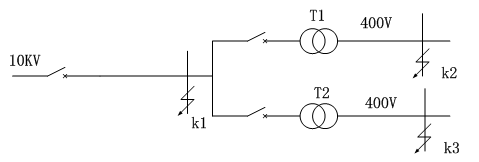

图1 10kV线路系统图

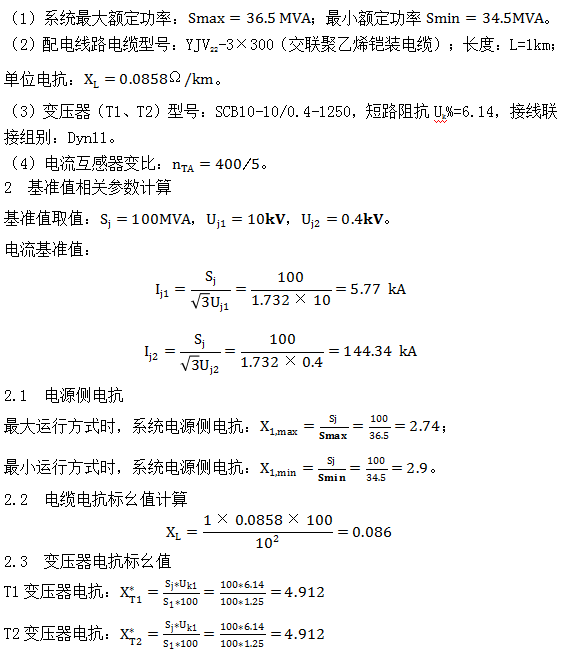

某10kV电测电源线路系统图如图1所示，其系统的详细参数为：

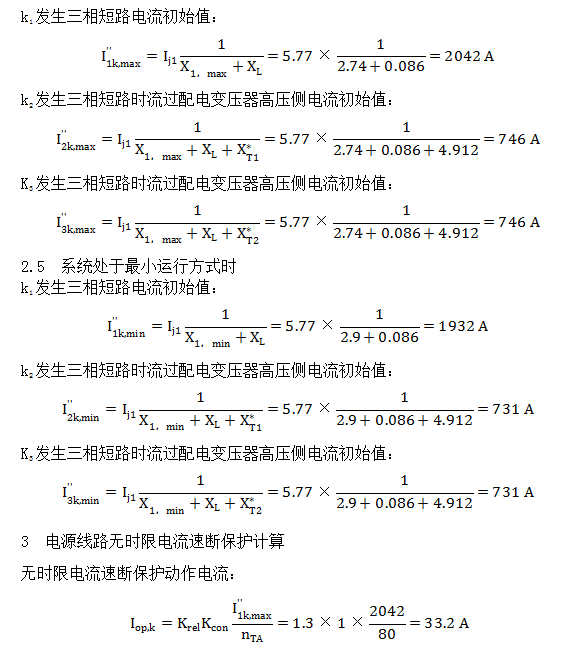

2.4 系统处于最大运行方式时
T2变压器与T1变压器过电流保护计算、灵敏度校验相同。
5 结论
10kV线路进行保护计算时，可以根据给定条件，计算出最大、最小运行方式时线路三相短路电流初始值和变压器低压侧三相短路时流过高压侧的电流初始值。根据计算结果，无时限电流速断保护灵敏度校验不合格，需要装设其他保护满足线路保护的灵敏性；线路过电流保护和配电变压器过电流保护负荷要求，保护灵敏、可靠。
参考文献
[1]刘屏周．工业与民用供配电设计手册[M]．北京：中国电力出版社，2016．
[2]张宗成．简单配电系统继电保护整定计算[J]．中国战略新兴产业，2017，（12）．
收稿日期：2018-03-07
作者简介：张伟（1984-），男，河北涉县人，中国航发北京航空材料研究院工程师，硕士，研究方向：电力系统运行及继电保护。
