1 概述
武汉市是全国第一批“海绵城市建设”试点城市。本工程位于红卫路片区改造示范区，小区公建类有24个，其基本施工内容相似。本文选择其中有代表性的中冶新奥风尚小区进行施工介绍。
中冶新奥风尚小区面积为2657.20㎡，总建筑面积约为1083.7㎡，通过海绵城市改造工程，充分应用“渗、滞、蓄、净、用、排”使该小区排水问题和景观问题得到解决，同时提档升级小区生活品质。
2 工程目标
2.1 工程目标
污染控制目标：小区存在部分污水直接排入市政雨水管、部分雨水口接入污水管网等雨污混错接的问题，通过本工程的实施，实现雨污分流。
排水防涝目标：通过源头削减和末端调蓄措施，起到错峰削峰的作用，区域内可应对50年一遇的暴雨。
景观提升目标：优化小区景观功能、充分发挥内外资源优势，创造舒适人居环境。
2.2 设计思路
针对以上工程目标，从小区整体考虑，采用新建、改建排水管网达到小区内雨污分流；通过景观园林手段，即透水铺装、补栽耐涝抗旱、根系发达、净化能力强的绿化，下凹式绿地、旱溪，避免黄土裸露，削减面源污染，起到雨水错峰、削峰作用，同时也起到蓄积雨水等功能和创造舒适人居环境。
3 工程内容
施工工程内容包含两个部分，一部分是排水工程，即雨污分流制改造工程、海绵改造工程；另一部分是景观工程，即景观改造、绿化提升。
3.1 总体工艺说明
根据住建部出台的《海绵城市建设技术指导》，结合地面海绵改造，采用自然排水系统优化原有传统排水系统，采用雨水桶收集屋面径流雨水；所有雨水口增加截污挂篮装置，降低雨水径流污染；同时因地制宜设置下凹式绿地及透水铺装，并敷设HDPE穿孔排水管收集渗透雨水进入渗排一体化系统。此外，雨水花园、植草沟处设置溢流口，超标径流雨水通过溢流排入下游雨水管道。
3.2 总体工艺流程
污水进行改造时，将小区内错接入污水管道的雨水篦子封堵或拆除，重新敷设，降雨形成的屋面雨水、地面雨水进行有效收集、渗透、净化和回收再利用，多余雨水通过雨水管道排向市政管网，总体手段是通过海绵化改造，即利用排水工程和景观工程的方法。具体措施和手段见下图的施工工艺流程图：

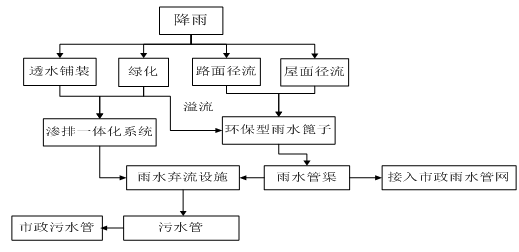

图1 总体工艺流程图
4 排水工程施工
排水工程分雨水系统和污水系统，即主要是将地面、屋面雨水有效收集、渗透、净化和回用；将混接的雨污水分流，污水接入污水管网。
4.1 污水系统施工
本工程污水属于落步咀污水收集处理系统，污水管网有1个出口，出口为DN300mm钢筋砼承插式砼管，污水检查井沿车行道沿线敷设，同时对原有污水管道进行疏通，使排水恢复通畅，污水检查井选用“五防”C250型井盖，井盖上需注明“污水”标记，井盖、井座采用重型球墨铸铁。污水管道采用180°砂石基础，沟槽基础如图2所示。
图2 砼污水管开挖断面图
4.1.1 计算管道开挖宽度和深度
根据设计及查图集《市政排水管道工程及附属设施》，见该图集06MS201-1-11，可计算出DN300承插式砼管沟槽开挖宽度：开挖宽度K=2a+2t+D=2×400+2×30+300=1160mm，DN300承插式砼管开挖深度按平面图中每段埋管段管内底标高来控制，中、粗砂回填厚度按图集，可得最小厚度H=C1+2C2+500=100+2×180+500=960mm。
4.1.2 基槽开挖和管道预埋
污水管道基础采用180O砂石垫层基础，对地基松软不均匀沉降地段，采用局部换填，换用砼基础等措施进行处理，用小型挖机开挖，管道开挖时应控制基底标高，开挖时不得超挖及扰动原状土，对于超挖部分用砂石料或C15砼回填历实，开挖时应不小于0.1m土层用人工清槽，当沟槽内有地下水时，必须将地下水降至槽底以下≥0.5m，做到干槽施工。管道两侧回填需对称进行，分层夯实，分层厚度≤0.3m，压实度按图示要求，管道基础下地基承载力≥100kPa，检查井地基承载力≥110kPa。
4.2 雨水系统施工
雨水一部分由透水铺装、透水道路进入渗排一体化系统或溢流进入环保型雨水篦子排入雨水管渠，另一部分通过路面径流或屋面径流进入环保型雨水篦子排入雨水管渠。雨水主要通过透水铺装和透水道路下敷设HDPE穿孔排水管收集渗透雨水进入雨水一体化处理。
4.2.1 透水铺装施工
根据设计，透水砖下面敷设φ200mmHDPE穿孔排水管作为盲渗管，开孔后环钢度为SN=8KN/㎡，开孔度为3%，弹性密封橡胶圈接口，180O砂石基础。
透水砖铺设前，先对基础用小型挖机进行开挖，预留10cm人工开挖，基础用人工整平、打夯，保证基底承载力≥80MPa。铺设一层复合土工布（1200克/㎡），为防止雨水直接渗漏，土工布要求搭接长度≥200mm，盲渗管下铺设10cm厚中粗砂并夯实，盲渗管用透水性土工布包裹（200g/㎡)，为防止土工布松散，土工布必须与管紧密缠绕，且每隔1.5m用5号铁丝扎紧。盲渗管道上依次覆盖中粗砂回填，并夯实。路缘石安装为常规做法。透水砼施工前先铺设二层20cm厚开级配碎石，回填碎石时注意向盲渗管两边收1.5%双向横坡，保证雨水收集到里面，透水砼施工时，先在安装好的路缘石上标记好标高，并弹线做好标记，透水砼振捣用平板式振捣器振捣施工，透水砼养护用覆盖土工布洒水养护，完成养护后，进行透水砖铺装，铺设一层透水性土工布（200g/㎡)，保证搭接长度为20cm，透水砖铺装为常规铺装施工。透水砖铺装后，需要及时在上面铺设中粗砂扫缝，避免局部踩空造成铺装面高低不平，扫砂墙缝以不少于3次为宜。待扫缝完毕后，验收前清理铺装层多余砂。
4.2.2 透水沥青施工
小区行车道通过在原有砼路面加铺透水沥青，设置双向1.5%横坡，将雨水通过坡面排水和透水沥青渗透至行车道两边，再利用两边敷设的HDPE穿孔排水管收集至雨水篦子排入市政雨水管。透水沥青可以有效快速将雨水渗透，不至于路面积水，起到对雨水削峰的作用。
透水沥青施工时，先将原路面、盲渗沟清理干净，洒布1cm厚封层和乳化沥青（PC-3）粘层，将dn100mm HDPE穿孔排水管用热熔焊机对接好，外裹200g/㎡透水土工布，并用铁丝缠紧。盲渗沟需提前用2cm水泥砂浆找平，铺沥青前涂沥青封层和粘层。沥青摊铺为常规施工。
5 景观工程施工
景观改造主要采取植物补栽、新建雨水花园、旱溪、植草沟等。雨水一方面通过源头削减和末端调蓄等措施，起到错峰、削峰的作用；另一方面补栽的植物为耐涝抗旱、根系发达、净化能力强，注重搭配，首先能够满足其“水适性”、生命力强，能够与周围环境协调、保证美观。
5.1 雨水花园施工
雨水花园由上到下分为5层，分别为：
（1）蓄水层。为暴雨提供暂时的储存空间，使部分沉淀物在此层沉淀，进而促使附着在沉淀物上的有机物和金属离子得以除去。该层种植的植物优先选用乡土植物，慎用外来物种，各植物之间不存在相互影响，选择的植物也是根系发达、净化吸附重金属能力强、耐水污染、耐短期水淹又有一定耐旱能力、净化空气的常绿植物。主要搭配的植物为鸢尾、花叶美人蕉、细叶芒、狗牙根、狼尾草、再力花等。
（2）覆盖层。一般采用树皮进行覆盖，对雨水起着十分重要的作用，可以保持土壤的湿度，避免表层土壤板结而造成渗透性能降底，同时在树皮和土壤界面上营造了一个微生物环境，有利于微生物的生长和有机物的降解，还有助于减少径流雨水的侵蚀。
（3）植被及种植土层。该层为植物根系吸附以及微生物降解碳氢化合物、金属离子、营养物和其他污染物提供了场所，起到过滤和吸附作用。一般选用渗透系数大的砂质土壤，其主要成分中砂子含量为60%～85%，有机成分为5%～10%，粘土含量不超过5%。施工时严格控制粘土含量。
（4）人工填料层。多选用渗透性较强的天然或人工材料，其厚度多为0.5～1.2m。
（5）砾石层。由直径≤50mm的砾石组成，厚度400mm，其中预埋φ200mm的穿孔管，经过渗滤的雨水由穿孔管收集进入接好雨水管排除。施工严格控制溢水线的高度，溢流管顶部的高度与其一致。植草沟、旱溪与雨水花园做法相似，在此不再赘述。
6 结语
小区公建类海绵城市改造主要是解决雨污水混接污染环境的问题、城市内涝问题，同时改善小区环境，使小区环境提档升级。通过的主要技术手段是给排水工程、景观工程等施实，施工中须结合合两方面的内容综合考虑。从现在已完工小区来看，施工达到了设计的目的，也为类似施工提供了借鉴。
