目前，对配电线路防污型悬式绝缘子进行更换时，由于防污型绝缘子内裙很高，利用一般的工具难以拔出绝缘子销，部分施工人员使用钢丝钳进行敲击扯拔等方法，影响了施工时的工作效率，严重时会造成绝缘子爆裂，甚至伤及施工人员。为克服上述现有技术的缺陷，提供一种配电防污型悬式绝缘子拆销器，具有绝缘子拆除装高效、省力的效果，而且使用简单便捷、安全可靠。
1 配电拆销器研究的意义
在配电线路检修过程中，常用钢丝钳和扳手将绝缘子拆销器拔出。一般情况下，使用扳手很容易将锁紧的销敲出，而使用钢丝钳只能拔出部分绝缘子锁紧销。而在拔绝缘子锁紧销时，由于拔销的空间比较小，在对配电线路防污型绝缘子进行更换时难度比较大，随着近年来电网线路不断增加，线路上使用的合成绝缘子、瓷质绝缘子数量越来越多，检修人员在进行检修时，如何安全、有效、快速地对绝缘子进行更换变得越来越重要。为了提高检修效率，需要研究一种新型的拔销工具。
2 拔销工具现存的问题
当前，比较常用的拔销方式为使用钢丝钳夹出R型销，在使用这种方法进行拔销时，存在下述两种问题：
（1）在进行R型销拔出时，钳夹的方式会使锁紧销表面的镀锌层被损坏，进而降低其防腐蚀能力，缩短其使用年限。
（2）因为防污型绝缘子裙边会完全遮住锁紧销，使用传统的工具进行操作时很容易卡住裙边，使操作空间变小，如果强行进行操作很容易破坏绝缘子。
3 配电防污型悬式绝缘子拆销器的研制
为了解决上述技术问题，本文研究了一种配电防污型悬式绝缘子拆销器，其结构图如图1所示。该拔销器可以通过杠杆原理和力的方向转化，在裙边外进行发力，继而将R型锁紧销顺利拔出，使整个拔销过程更加快捷、省力，可以使原来钳夹拔销的方式发生改变，从而快速、便捷、省力地拔出锁紧销。

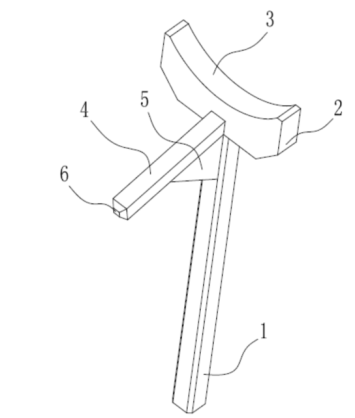

1-支杆；2-支撑部；3-连接部；4-连接件；5-加强部；6-锥台结构
图1 新型拆销器结构示意图
该绝缘子拆销器主要包括支杆，在支杆的一端设有支撑部，支撑部设有与绝缘子销配合连接的连接部，在支撑部上部位置设有连接件，连接件与绝缘子销设有的环状结构连接。在支杆通过支撑部与连接部实现与绝缘子销连接的同时，将连接件穿插在绝缘子销设有的环状结构内，连接件与环状结构连接。施加力在支杆上，连接部为支点，在连接部和连接件的配合作用下，通过支杆能够转动绝缘子销，实现绝缘子销的拆除。
在拆销器连接部设为与绝缘子销配合连接的弧形结构。支撑部通过连接部与绝缘子销连接，绝缘子销表面为圆弧形结构，将连接部设为与绝缘子销配合连接的弧形结构，实现连接部与绝缘子销的稳定连接。
在连接件与支杆之间设有加强部，通过加强部增加连接件的稳定性。连接件在支杆作用力在绝缘子销上时，需要承受拉力的作用。在连接件与支杆之间设有加强部，增强连接件与支杆连接的稳定性。加强部是与支杆和连接件连接的三角体结构，用于增强连接件的稳定性，三角体结构实现连接件与支杆的稳定连接，提高连接件在使用过程中的稳定性。
连接件一端设有锥台结构，锥台结构便于连接件与环状结构连接。连接件在拆销器使用过程中需要与环状结构连接，连接件一端设有锥台结构，锥台结构便于连接件与环状结构的穿插连接，提高连接件与环状结构连接的稳定性。现有技术相比，本实用新型与具有以下特点：
（1）该新型绝缘子拆销器具有方便、高效、实用性强等优点，能够实现绝缘子销的拆除，达到操作快捷、省力的效果。
（2）该新型绝缘子拆销器体积小，方便携带，结构简洁，能适应各类的防污型绝缘子，针对不同类型的绝缘子都能发挥良好的绝缘子销拆除作用。
在实际应用过程中，拆销器设有支杆1，在支杆1一端设有支撑部2，支撑部2用于支撑支杆1与绝缘子销8的连接。支撑部2与绝缘子销8连接处设有连接部3，连接部3设为与绝缘子销8配合的弧形结构，弧形结构与绝缘子销8外表面结构相匹配，提高连接部3与绝缘子销8连接的稳定性。在支撑部2上设有连接件4，连接件4为杆状结构，杆状结构的连接件4与支撑部2连接，同时连接件4穿插在绝缘子销8设有的环状结构7上，连接件4与绝缘子销8设有的环状结构7定点连接。
如图1和如图2所示，在连接件4与支杆1之间设有三角体结构的加强部5，三角体结构的加强部5实现连接件4与支杆1的稳定连接，提高连接件4在使用过程中的稳定性。在连接件4一端设有锥台结构6，锥台结构6便于连接件4与环状结构7连接，提高连接件4与环状结构7连接的便捷性。如图2所示，施加压力在支杆1上，连接部3为支点，在连接部3和连接件4的配合作用下，通过支杆1能够转动绝缘子销8，实现绝缘子销8的拆除。

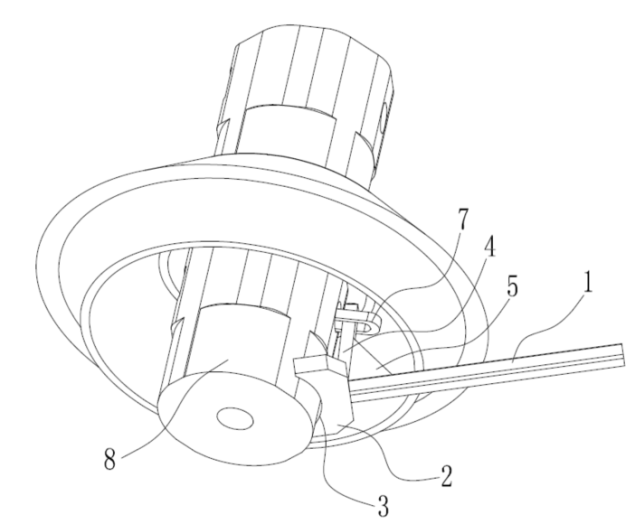

1-支杆；2-支撑部；3-连接部；4-连接件；5-加强部；7-环状结构；8-绝缘子销
图2 新型拆销器应用状态示意图
4 拆销器的实际应用
通过实践证明，该新型防污型悬式绝缘子拆销器结构设计更为合理、实用性更强、外形更加美观，适用于不同型号的锁紧销和绝缘子，可以更好地实现拔销操作，整个操作过程非常简单。拆销器拔销示意图如图3所示。在进行拔销的过程中，通过将拆销器插入到上部的空隙中，可以顺利将销栓取出，而且在拆销过程中不会对锁紧销表面的镀锌层造成损害，很好地保护了锁紧销。拔销器的碗头和端部可以保持良好的接触效果，而且在拔销过程中可以将截面紧紧卡住，确保锁紧销不会掉出来。整个拔销过程简单、省力，显著提升了拔销效率。在实际应用过程中，新型绝缘子拔销器可以将各种型号的绝缘子锁紧销成功地拔出，并且显著缩短了电网线路停电的时间，有助于线路可以快速恢复供电，保证电网线路的稳定性和可靠性。另外，在实际应用过程中，使用新型绝缘子拔销器显著降低了拔销过程中对锁紧销造成的破坏，进而间接性地减少了锁紧销更换成本，具有良好的经济效益。

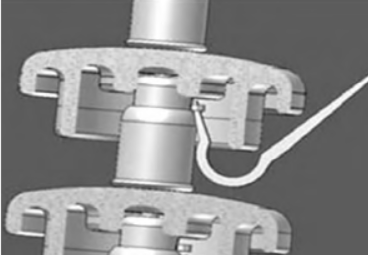

图3 拆销器拔销示意图
5 结语
综上所述，该配电防污性绝缘子锁紧销拆销器投入使用后取得了良好的应用效益。持续一年的使用证明，该配电防污型悬式绝缘子拆销器具有耐久性好、可靠性高、实用性强等优点，是一种使用非常方便的新型绝缘子拆销器。通过在配电线路检修过程中，应用该绝缘子锁紧销显著提升了工作人员的绝缘子锁紧销的拆销效率，节省了工作人员的作业时间，提高了施工效率，保证了高空作业安全，在促进电力企业安全生产方面意义重大。
参考文献
[1]王建华．电气工程师手册[M]．3版．北京：机械工业出版社，2006.
[2]邱志贤．高压复合绝缘子及其应用[M]．北京：中国电力出版社，2006.
[3]许发樾．实用模具设计与制造手册[M]．2版．北京：机械工业出版社，2005.
[4]陈骥．钢结构稳定理论与设计[M]．6版．北京：科学出版社，2014.
[5]陈忠华，邬韦华，沈佳．新型绝缘子锁紧销拔销器的研制[J]．浙江电力，2014，（1）.
收稿日期：2018-07-12
作者简介：曾炜鑫（1992-），男，广东江门人，供职于广东电网有限责任公司江门供电局，研究方向：配电运行维护。
