0 引言
为防止变电站、10kV母线失压导致大面积长时间停电，配网调度需制定失压时的配网线路转供电预案，在制定转供电预案时需根据环网台账来分析配网线路的联络情况及转供电能力。同时，计划部门也急需通过环网台账信息来了解当前配网的转供电能力，加强薄弱环节的配网建设。传统的人工根据配网单线图环网点来制定配网环网台账资料信息方式存在工作量大、效率低、准确性差及实时性难以保障等问题。此外，建立专门的环网台账数据管理模块及流程来管理配网环网台账，供电所人员在环网台账发生变更时进入模块进行更新，在一定程度上提高了工作效率，但还是存在维护工作量大、人工更新跟不上配网环网台账变更速度的情况。基于以上分析，亟须通过手段实现配网环网台账信息的自动生成，解决人工更新环网台账信息存在的工作量大、效率低、更新速度慢、准确性低等问题。
1 配网环网台账数据获取
单线图是电力系统对电网中某一条或多条电力线路的图形化展示，其中包含线路、线路的连接、线路中连接的设备、设备的状态、设备台账明细等信息，是电路设计、施工、维护过程中工作人员的参照图。
配电GIS中的单线图较完整地保存了配网线路环网台账的相关信息，对于配网设备有相应的卡片信息，如对于环网开关具有：是否联络、所属馈线1及所属馈线2、所示分支1及所示分支2等字段的描述。通过配电GIS模型数据库获取以上信息并进行分析即可形成配网线路的环网台账。配网环网台账主要通过环网开关来进行识别，环网开关与普通分段开关的区别主要是：环网开关两侧分别连接不同的线路，而普通开关两侧均属于同一回线路。因此，需从海量的开关中提取环网开关，配网环网台账数据提取规则如图1所示。
图1 配网环网台账数据提取规则
（1）对于站外联络开关即柱上开关，其基本判断依据为：开关两侧的线段属于不同的线路，则此开关为联络开关。
（2）对于站内环网开关即电房中的开关，其基本判断依据如下：
第一种情形，有4个条件，同时满足则为环网开关：站内开关连接着其它线路的线段；站内开关是开状态；站内开关连接着的站内外连接点的连接用途是“进线”或“联络”；这站内开关通过拓扑搜索可以找到本线路的其它设备，也就是得与本线路有着连接关系。
第二种情况，有3个条件，同时满足则为环网开关：站内开关连接着本线路的线段；站内开关是开状态；站内开关连接着的站内外连接点的连接用途是“进线”或“联络”。
第三种情况，有3个条件，同时满足则为环网开关：站内开关是母联开关；站内开关是开状态；站内开关两侧的母线由不同的馈线进行供电。
2 配网环网台账数据处理
在自动获取配电GIS模型中的环网台账后，需对当前环网台账数据表进行更新，更新规则需考虑配电GIS数据中的环网台账数据的缺损情况。因此，需制定从配电GIS模型中获取的环网台账对当前环网数据表进行自动更新的规则，具体如下：
2.1 新增环网点
当前环网台账数据表中不存在，而配电GIS模型中存在的环网点。新增规则为：
（1）对于本侧线路、对侧线路及环网点位置均存在的环网点，自动根据两侧线路ID自动匹配供电所、变电站、母线编号、额定电流等字段，同时环网台账数据表中“是否有效”字段默认为“是”。
（2）对于本侧线路、对侧线路及环网点位置记录不全的环网点，自动根据现有的线路ID自动匹配供电所、变电站、母线编号、额定电流等字段；不全侧的内容可人工参与维护，根据选择的线路，通过其ID自动获取该线路所属的供电所、变电站、母线编号、额定电流等字段。同时环网台账数据表中“是否有效”字段置为空白，人工加以分析。
2.2 删除环网点
当前环网台账数据表中存在，而配电GIS模型中不存在的环网点，需对该环网点进行删除。
2.3 修改环网点
当前在环网台数数据表中存在，而在配电GIS模型中也存在的环网点，需根据配电GIS模型数据中的数据信息进行更新。更新规则如下：
（1）对于配电GIS模型数据中本侧线路、对侧线路及环网点位置均存在的环网点。自动根据两侧线路ID自动匹配供电所、变电站、母线编号、额定电流等字段。同时“是否有效”字段默认为“是”。
（2）对于配电GIS模型数据中本侧线路、对侧线路及环网点位置不全的记录，不作任何修改更新。
3 配网环网台账自动生成应用分析
从配电GIS获取的环网台账数据信息，自动生成全局10kV线路联络情况。为分析变电站、10kV母线失压时的配网线路转供电分析提供了数据支撑，为预防发生大面积长时间停电提供了保障。并通过环网台账数据，可综合分析全局的配网线路转供电能力，为发现配电网的薄弱环网加强相应建设提供了手段。
3.1 变电站、10kV母线失压转供电预案的自动生成
根据配电GIS模型自动生成的环网台账数据，综合配网线路运行数据，自动生了变电站、10kV母线失压转供电预案，见图2。此外，通过根据当前线路的负荷情况，自动分析出对无法转供电线路进行串供的线路。

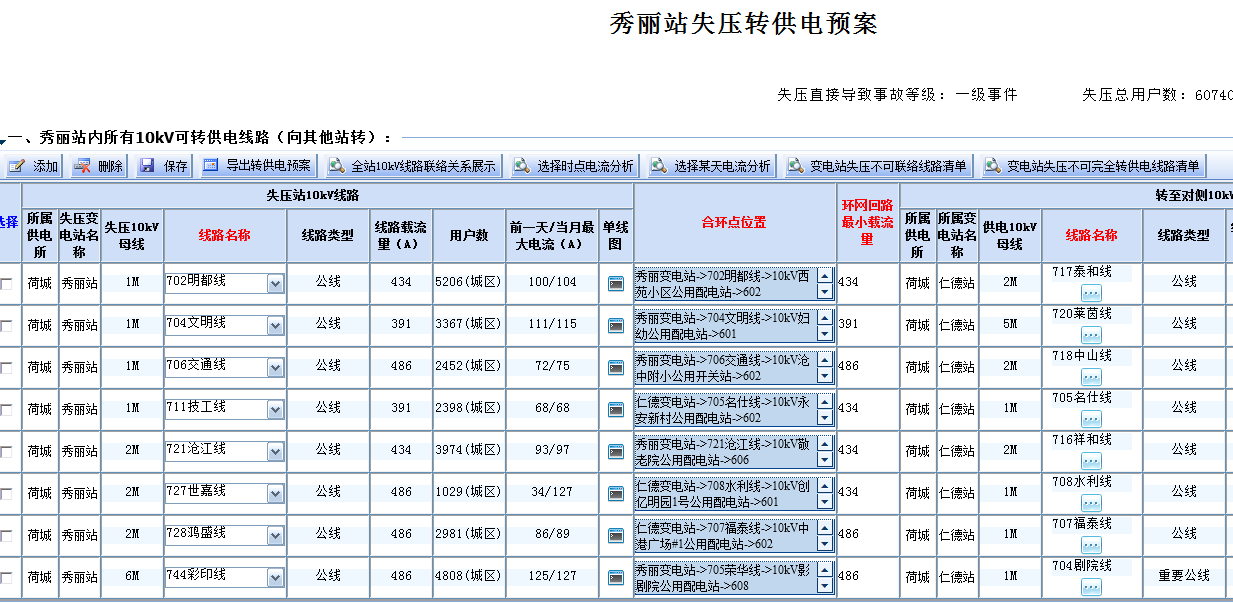

图2 基于配电GIS自动生成配网环网台账所分析的变电站失压预案
3.2 全局配网线路转供电能力分析的自动统计
通过配电GIS模型数据自动生成的配网环网台账数据，可分析各个变电站及10kV母线失压时的配网线路转供电能力情况，从中发现转供电能力低的变电站或10kV母线，并通过基建工程来加强。
此外，也可通过配网线路维度来分析配网线路的环网点情况，如配网线路是否具备环网点、时是否具备不同10kV母线间环网点以及不同站间环网点等情况，如图3所示。

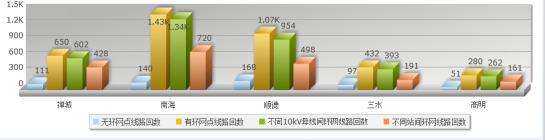

图3 基于配电GIS自动生成配网环网台账所分析的配网联络情况分析
4 结语
综上所述，文章基于配电GIS模型数据实现配网环网台账的自动生成应用，免去了人工维护环网台账的工作，大幅减轻基层工作量，提升工作效率；同时，配网环网台账自动生成应用，避免了传统人工流程维护带来的维护不及时，造成与实际不相符的缺点；此外，环网台账自动生成应用，为计划、基建线相关人员提供了当前配电网的供电能力情况，分析薄弱环节并加以完善提供了支持，为电网企业提升核心竞争力提供了数据支撑。
参考文献
[1]赵树仁，何林泰，李晓静．配网用户侧环网及自动化方案的探讨[J]．陕西电力，2008（11）：65-67.
[2]许家伟，陈习，王鹏，等．基于南网台帐规范配网GIS台帐数据模型转换与应用[J]．应用能源技术，2017（12）：9-14.
[3]高颂九．基于GIS及SCADA的配网运方的管理及深化应用[J]．继电器，2002（1）：57-59．
收稿日期：2018-08-16
作者简介：邱桂华（1987-），男，江西赣州人，广东电网有限责任公司佛山供电局工程师，硕士，研究方向：配电网运行管理。
